Réparation du capteur de température/humidité extérieur de ma station météo VEVOR



Voir mes vidéos de présentation :

Présentation de la station
Réparation commentée

Description de la panne et de sa résolution

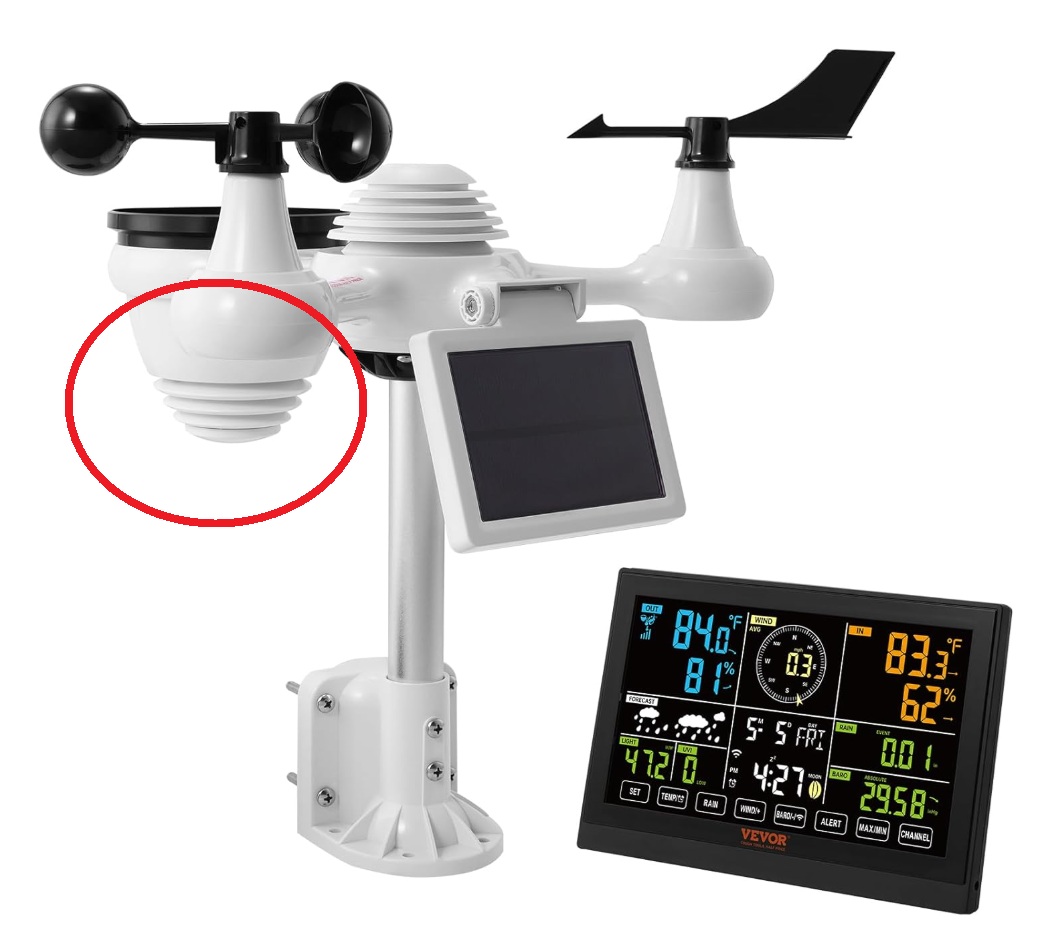

Il y a environ un an et demi, le 28 août 2023, je vous avais présenté une station météo VEVOR connectée par Wifi qui jusqu'à présent m'avait donné entière satisfaction.

Subitement elle clignotait et n’avait plus de liaison avec les capteurs extérieurs.

J'ai alors pensé que comme on avait eu une très longue période sans soleil la batterie devait être déchargée et j’ai attendu quelques jours.

Malgré le retour de plus de luminosité, ça ne fonctionnait toujours pas.

J’ai alors démonté la batterie de la station extérieure afin de la contrôler et me suis aperçu qu’elle était correcte.

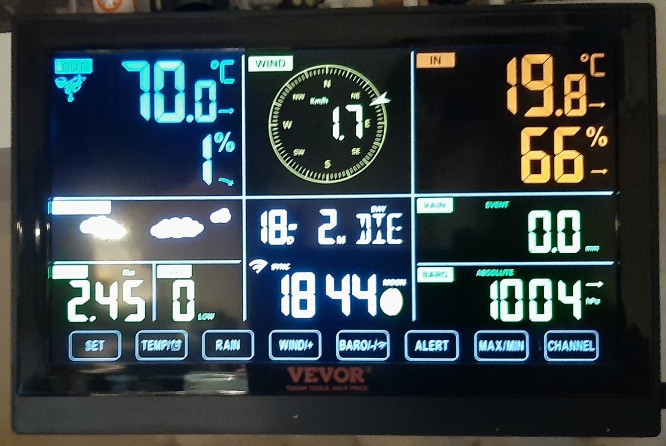

J’ai alors fait un reset de la station comme le préconise la documentation et la liaison s'est bien refaite mais j'ai eu la surprise de voir que la température et l'humidité extérieure affichaient des valeurs aberrantes (70° et 1%)

J'en ai donc déduit que les capteurs devaient être défectueux et après quelques recherches j'ai trouvé en effet la cause de la panne : le scellement du capteur qui se situe sous le capteur de pluviométrie était mal fait et l’eau s'était engouffré sur le circuit imprimé du capteur et l’avais endommagé par corrosion.

Malgré toutes mes tentatives pour le réparer je n'ai pas réussi à le refaire fonctionner.

La référence du capteur montrait que c'était probablement un modèle Sensirion I2C qui fait capteur de température et d'humidité mais la référence était introuvable.

En désespoir de cause j'ai tenté d'acheter sur Ali un SHT41qui me semblait très proche du modèle de la station en priant qu’il fonctionne à la place !

Après remplacement j'ai eu le plaisir de voir que la température et l'humidité refonctionnait normalement.

J'ai donc refait un seulement correct et depuis tout refonctionne bien.

Voici quelques photos que j'ai pris de mes réparations :

Photos

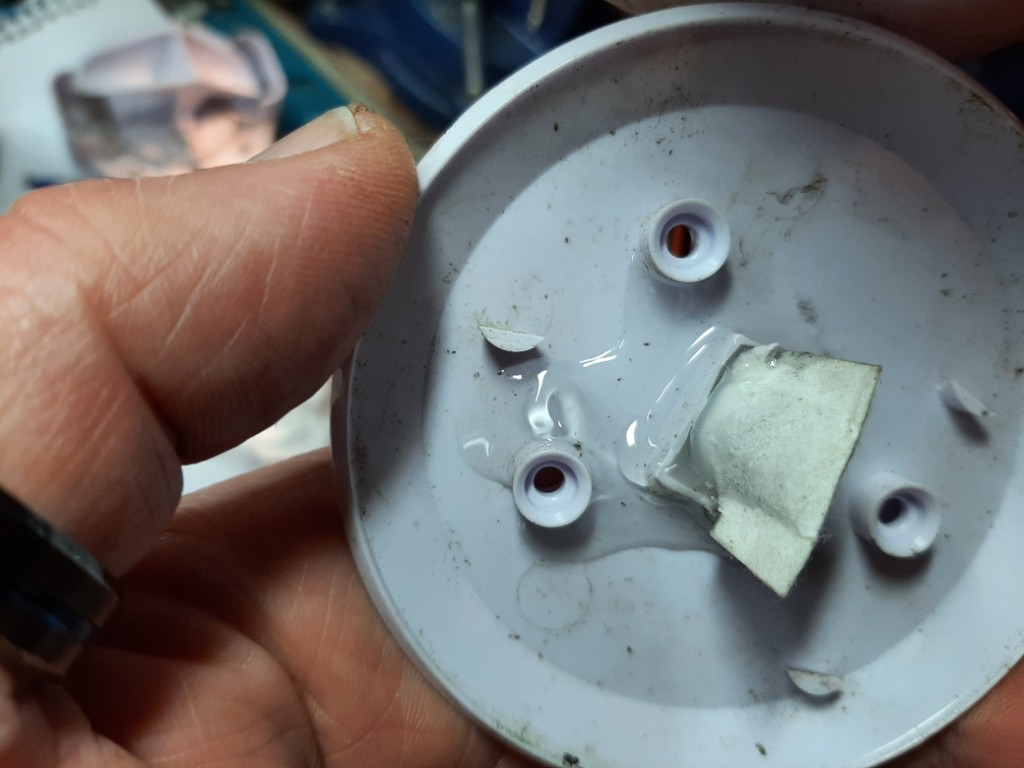

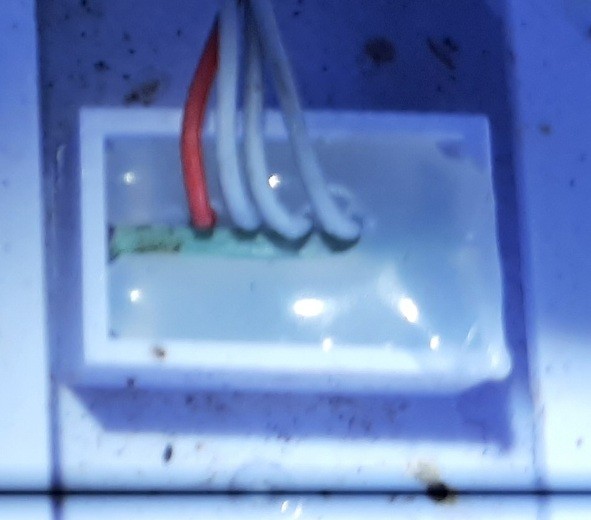

On voit très bien ici que la "bousée" de colle chaude sensée empécher l'eau de rentrer dans le capteur ne fait pas ont taf et laisse l'eau passer.

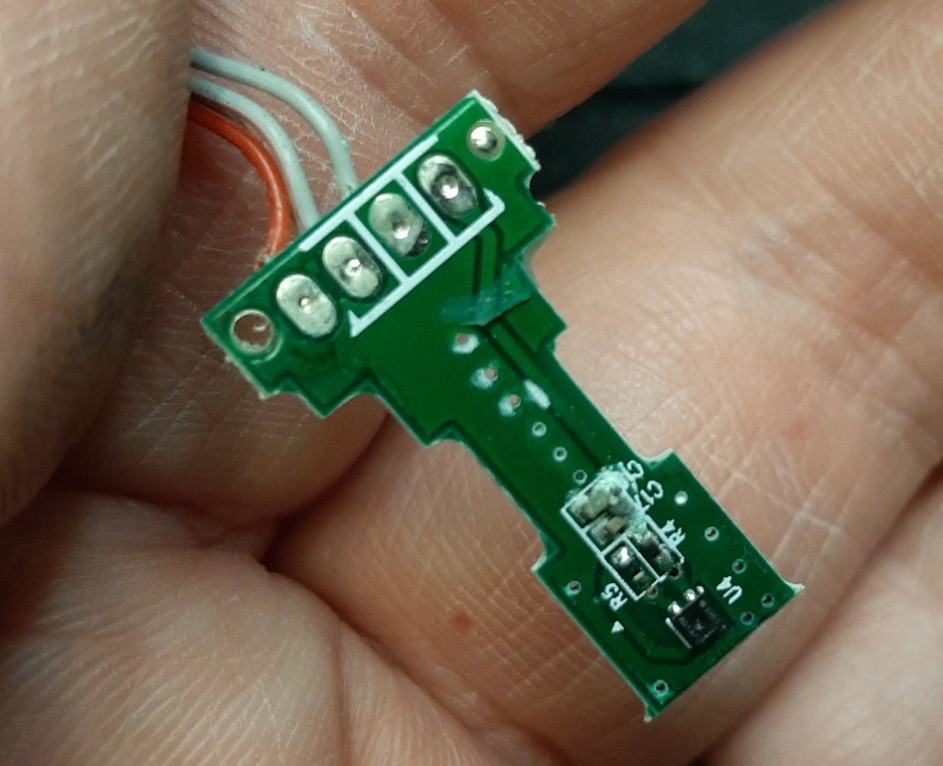

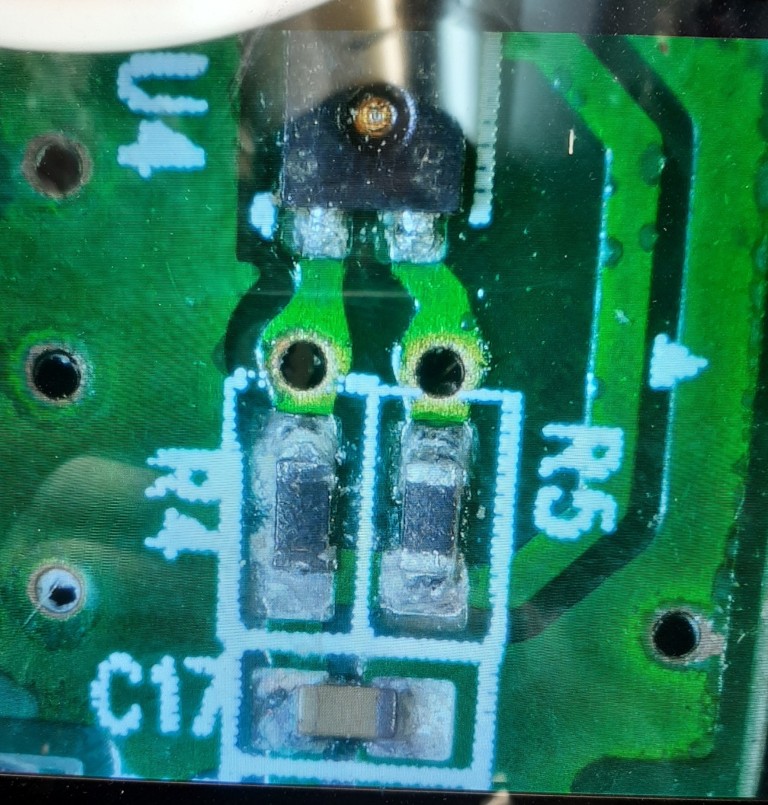

On peut voir ici les dégâts sur les composants


Le PCB coté cuivre. Heureusement, la sérigraphie permet de repérer les connexion et d'en déduire que c'est trés probablement de l'I2C.


J'ai essayer de le brosser au mieux.

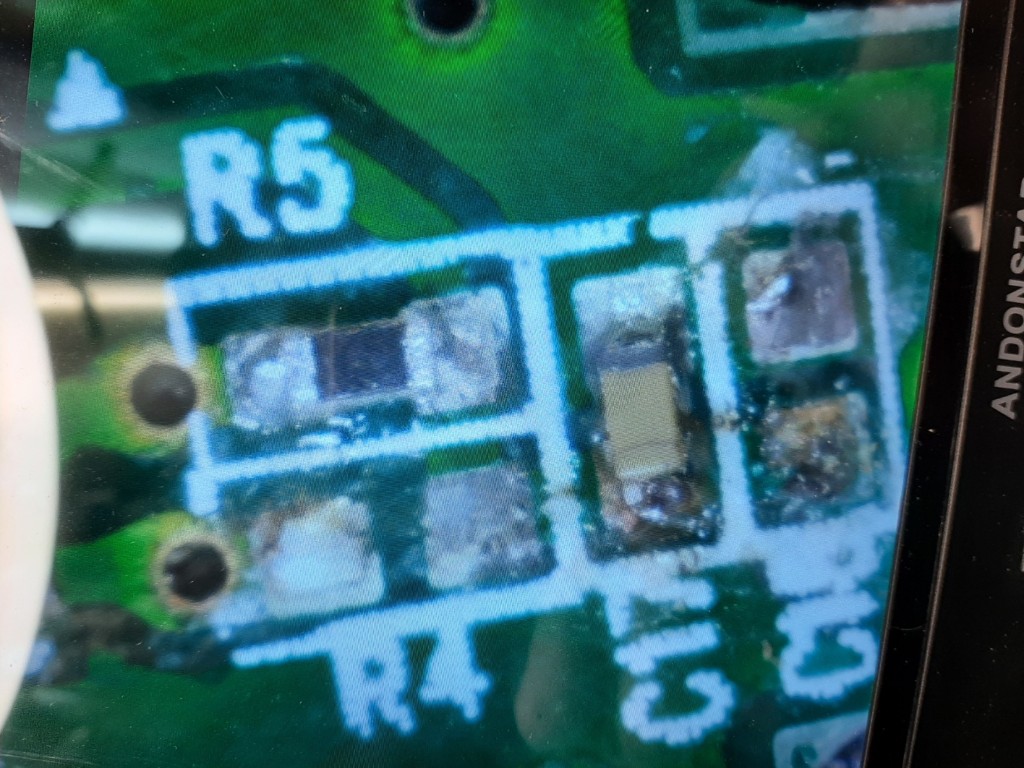

Pas mal de dégats ! une des capas de découplage est HS aisi qu'une des resistance de 3.9K de pull up

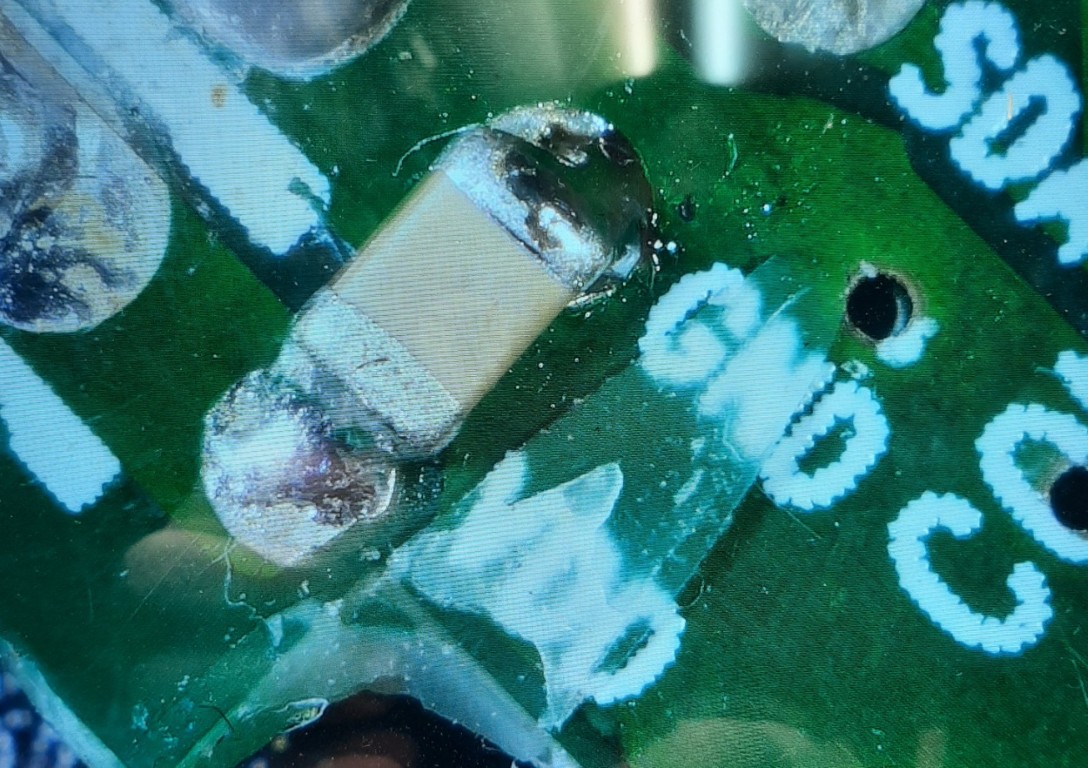

J'ai ressoudé une capa prés du connecteur car les pastilles d'origine étaient HS

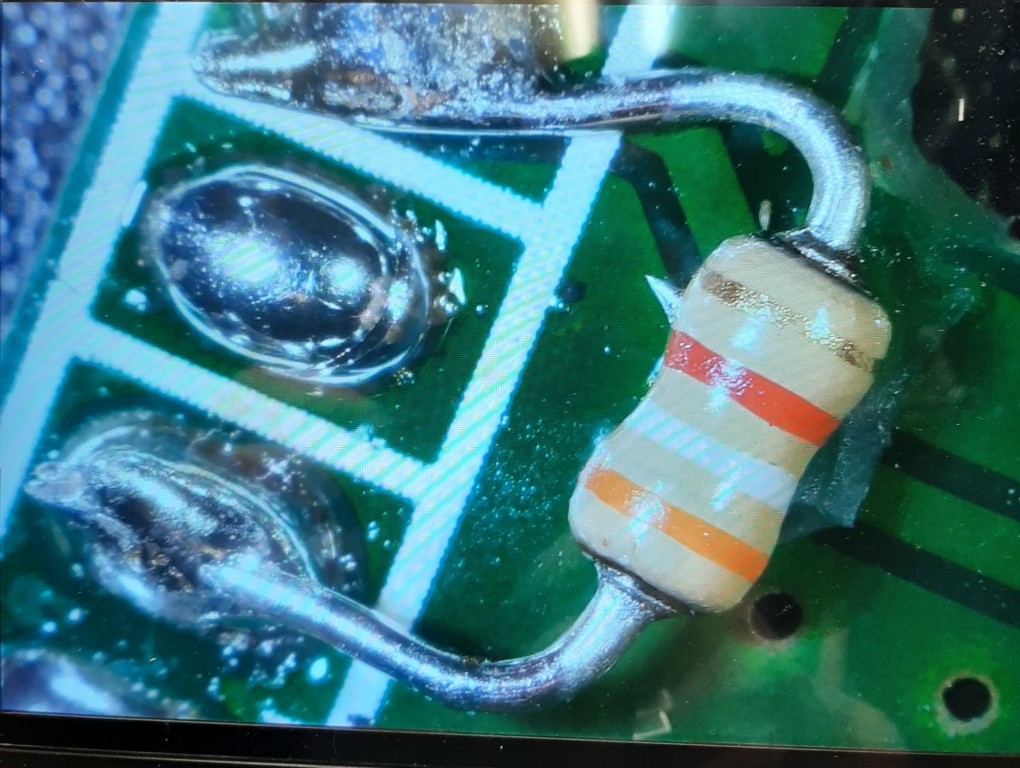

De même pour un le pull-up endommagé.


Malgrés mes efforts, rien y fait, ça ne fonctionne pas :(

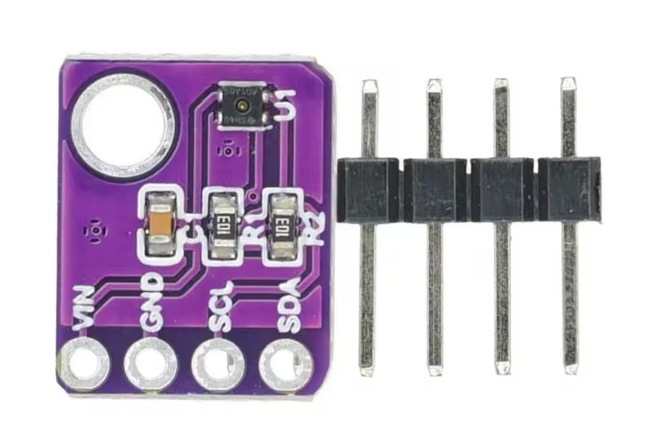

Aprés recherche, je tente d'acheter un capteur SHT41 qui me semble trés proche du modèle d'origine, vu le faible prix (2€82) , je ne prend pas un gros risque !
Il y a aussi le SHT40 qui est moins bon pour l'humidité et qq centimes moins cher.

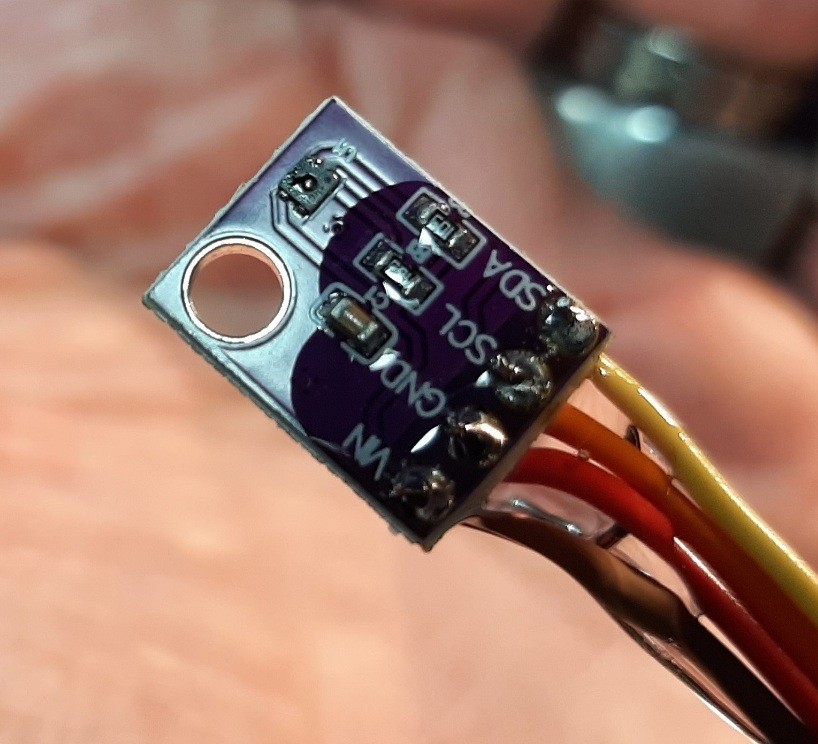

Je soude les fils et les tropicalise avec de la résine UV

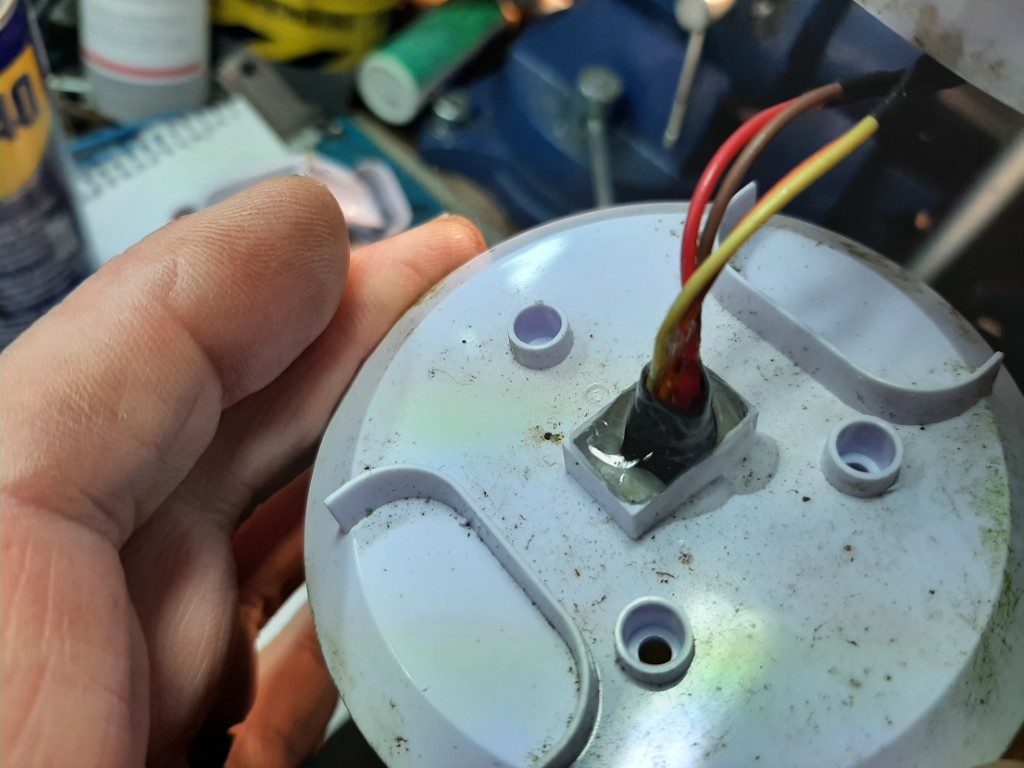

Je dois retailler l'ouverture pour fixer le nouveau capteur et le noyer dans la résine UV


J'ai gardé la protection d'origine et bouché les refait l'étanchéité.


Voilà le capteur à sa place. On voit les sortie de vidange des godets du capteur de pluie.J'ai du changer les vis.


Le capteur de pluie a retrouvé sa place !

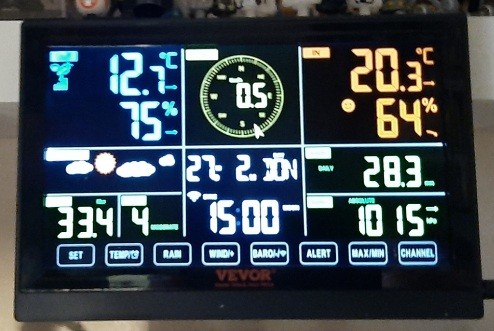

Et voilà ! Comme j'ai manipulé le cpateur de pluie, il m'indique beaucoup d'eau fictive :)


Liens divers

Le capteur de remplacement
Info et datasheet du Sensirion SHT41
Lampe UV Zoomable:

Lampe UV Rech USB
Lampe UV USB
Projecteur UV USB
Résine UV

Conclusion

Encore une victoire de CANARD !
J'espère que cette station durera enore longtemps...
