Revue de l'alimentation de laboratoire UNI-T UDP3305S-E

Merci à la société Reichelt de m'avoir permis de tester cette super alimentation


Le site Reichelt
Retrouvez Reichelt sur FaceBook
Lien sur l'alimentation



Voici ma vidéo de présentation




Caractéristiques techniques

Mon avis après mes premiers essais

Ma note globale est de 19/20

J'ai particulièrement aimé


J'ai regretté ou moins aimé

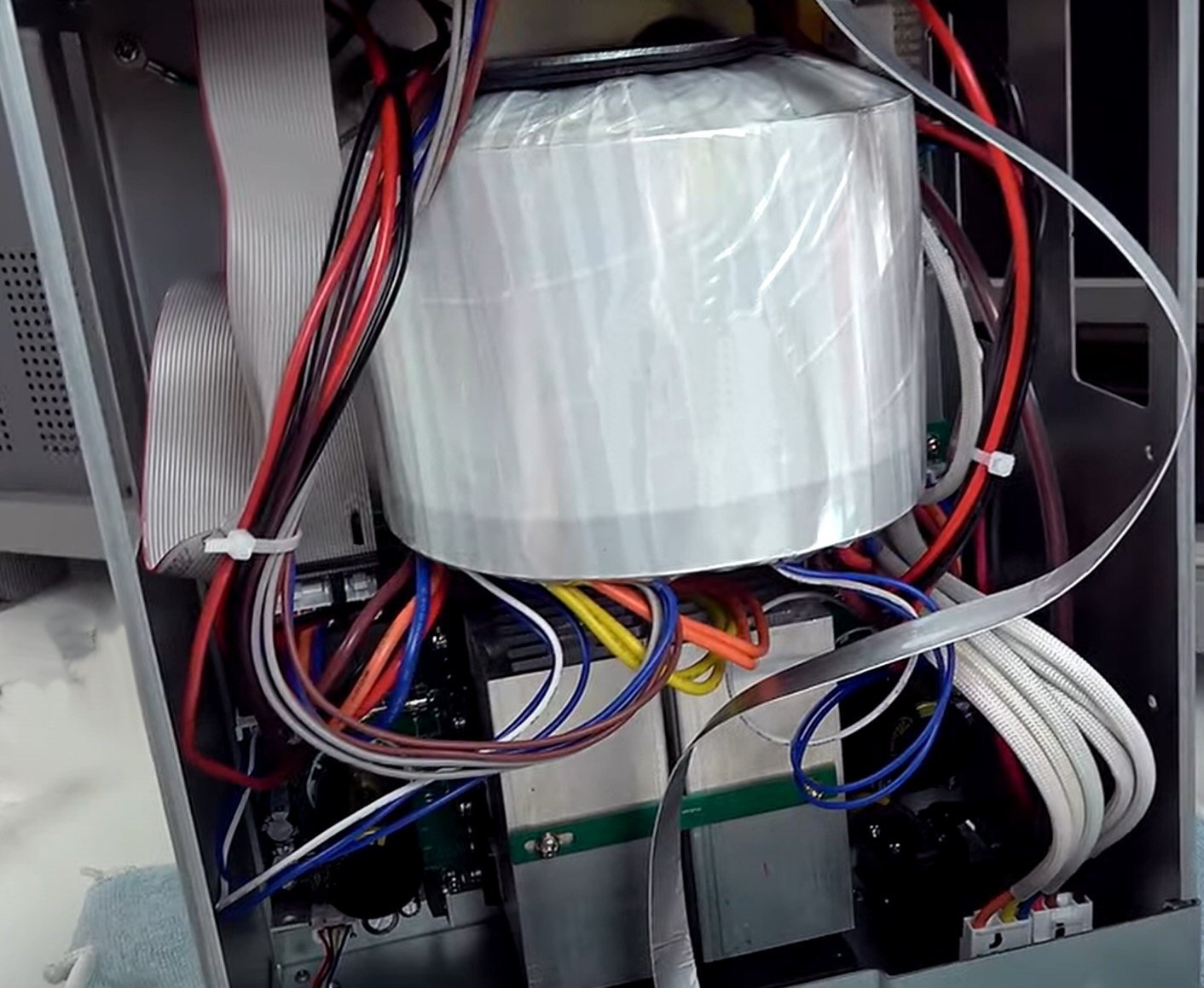

Vue de l'intérieur :


C'est propre, on peut voir les radiateurs devant le ventilateur qui ne souffle que si c'est necessaire.


L'énorme transfo torique explique le poids élevé de cette alimentation, c'est le prix du linéaire.

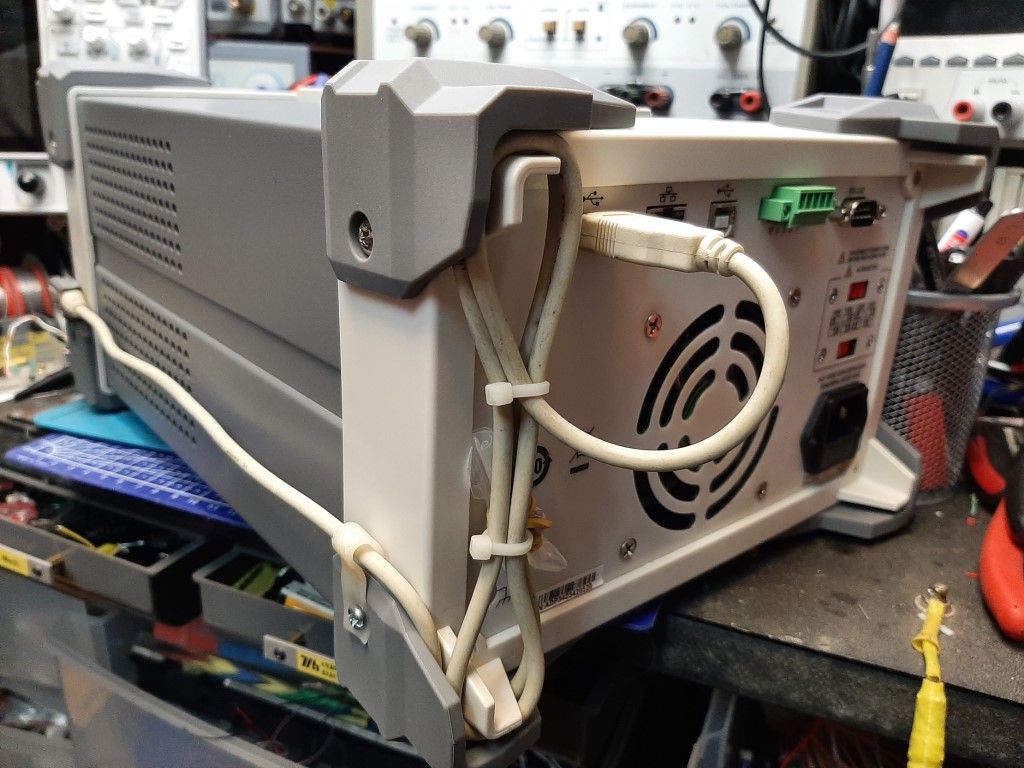

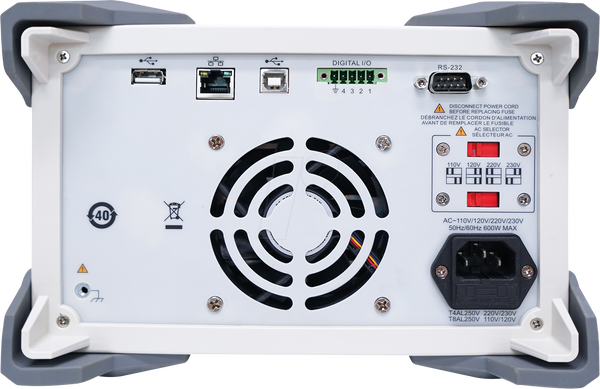

Report USB devant

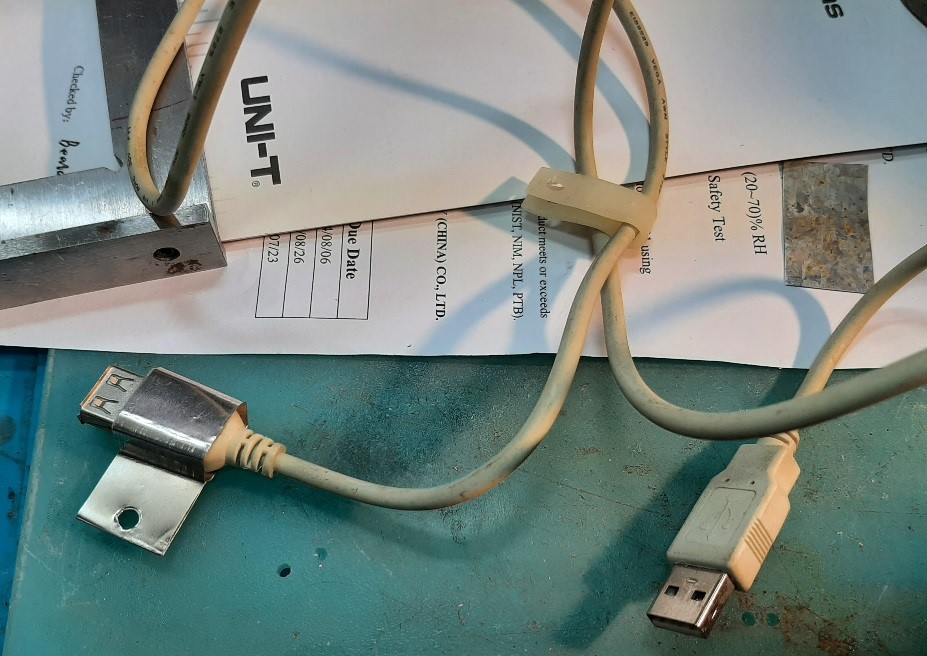

J'ai trouvé dans mes stocks une rallonge USB et bidouillé un support


Et hop, prise en facade !


Un peu trop long mais ça va le faire quand même


Et voilà, elle a pris la place de ma Rigol DP832, me voilà avec une super alim moderme !


J'ai mesuré le temps de réaction de l'OCP (réglé à 1A et passage à 2A sous 12V), il réagit en 60ms, ce qui est fort honorable.
La limitation de courant est plus rapide cependant, il est donc conseillé de mixé les 2 pour une protection optimale.



Autre test, limitation de courant à 20mA, tension 5V et court-circuit francs (shunt 1 ohm)
On peut voir que le courant monte à 4,5A pendant quasi 500µs avant de ce limiter à 20mA.
Ceci est du comme toujours à la présence d'un condensateur de filtrage en sortie qui se décharge.
C'est un défaut dont souffre la plupart des alims de labo, même de grandes marques.



Ici, j'ai voulu tester une led, en la branchant sur la sortie 5V limité à 20mA... Elle n'a pas survécu au pic de plus de 1.5A....

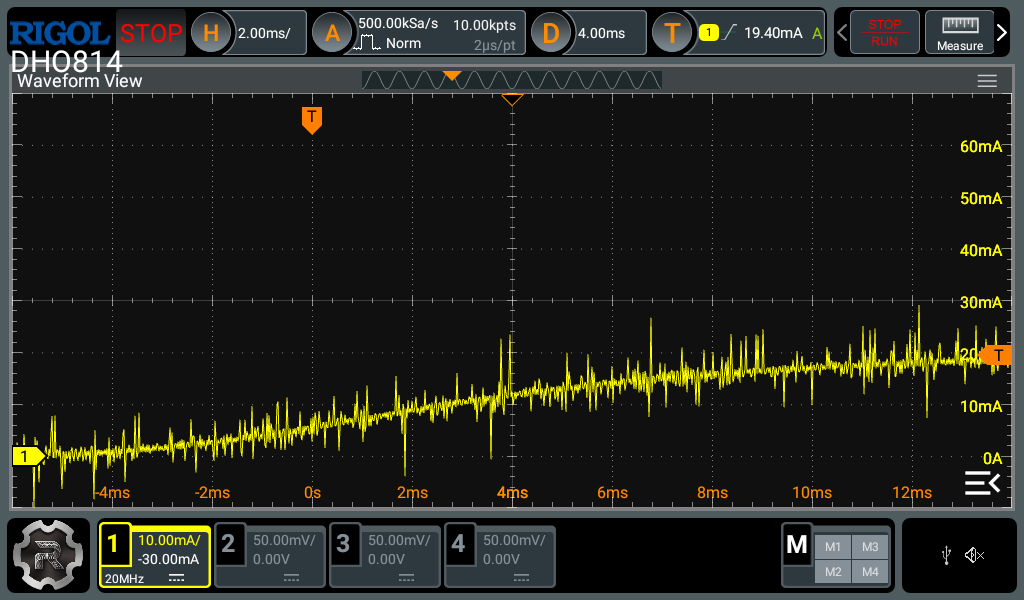

Par contre, si on branche la led sortie off, et que on l'active avec la limite à 20mA, ça le fait et la led ne meure pas.... CQFD !
