CP0160 Testeur de photo-coupleur basique

Voir ma vidéo de présentation :

CP0160, conception et réalisation d'un montage de A à Z

Cahier des charges

L'idée est de faire un montage simple pour juste tester qu'un photo-coupleur fonctionne correctement.

Sont testés uniquement les photo-coupleurs ou photo-darlingtons simples.
Il sont testés à normalemnt à saturation

CP160 est juste un test Go-NoGo, aucune mesure statique ou dynanmique ne sont effectuées.

Les modéles multiples, logiques, Scr, Triacs, etc ne peuvent être testés.

Schéma

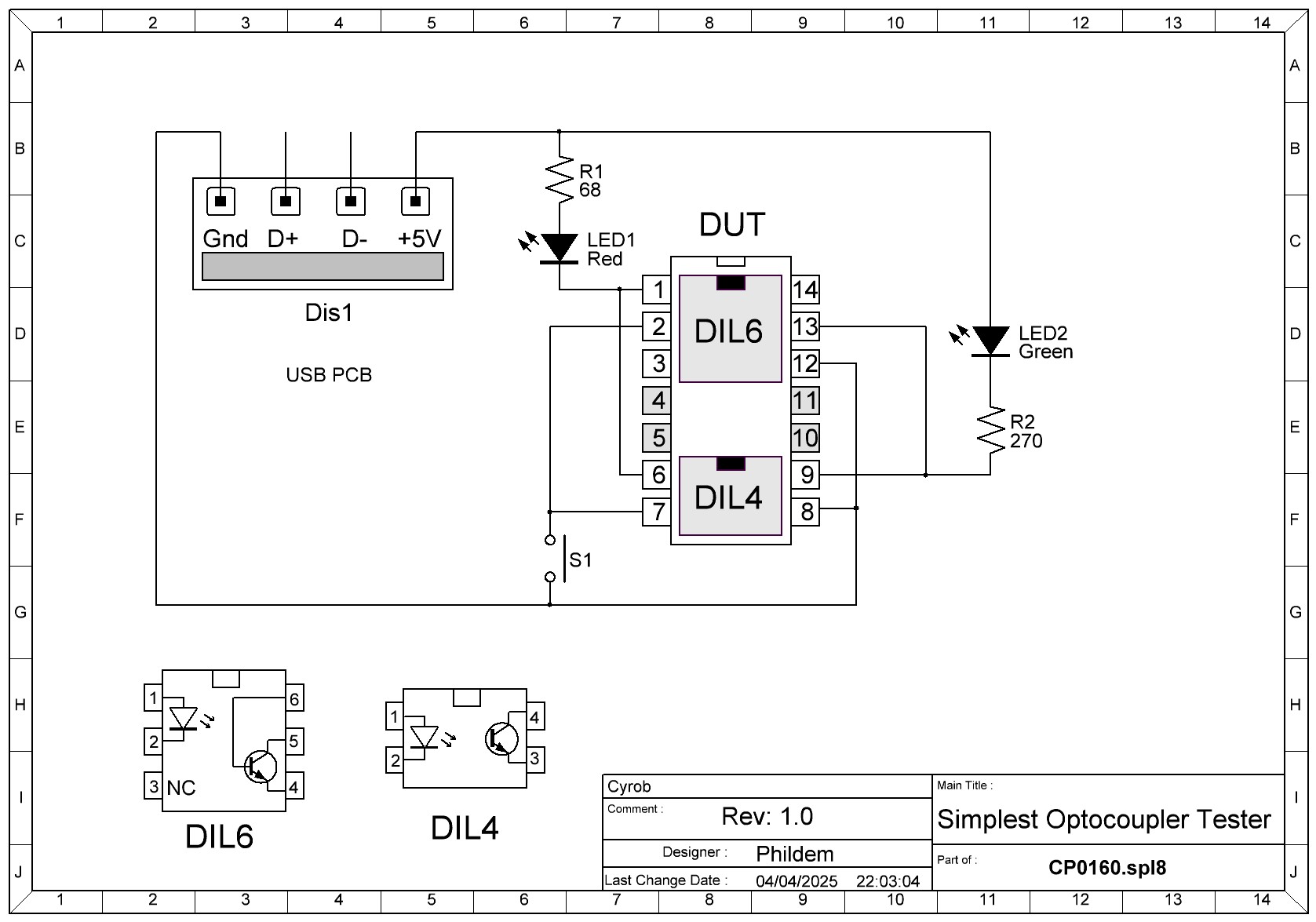

Voici le testeur le plus simple pour tester les modéles 6 et 4 broches les plus courants.

Si l'on appuis pas sur le boutton de test :

Aucune LED ne doit s'allumer.
Si la led rouge s'allume, il y a un gros défaut d'isolation
Si la Led verte s'allume, l'étage de sortie est en court-circuit

Si l'on appuis sur le boutton de test :

les 2 LED doivent s'allumer.
Si la led rouge ne s'allume pas , la led du photo-coupleur est coupé
Si la Led verte ne s'allume, l'étage de sortie est coupé

NOTE : on ne peut pas facilement détecter que la led du photo-coupleur est en court-circuit mais il ne fonctionera pas.

R1 est calculée de manière à faire circuler un courant d'environs 17mA dans la led rouge et celle du photo-coupleur I=(5V-2V-1.8V)/68 = 17,6mA (2V aux bornes de Led1 et généralement 1.8V aux bornes de la led du photo-coupleur)
Ce courant est généralement suffisant pour saturer la plupart des photo-coupleurs.

R2 est calculée pour faire cisculer un courant d'environs 10mA dans la led verte si la sortie du photo-coupleur est saturée I=(5V-2V-0.2V)/270 = 10.3mA (2V aux bornes de Led2 et généralement 0.2V aux bornes de la sortie saturée du photo-coupleur)
Cela varie bien sûr selon les modéles mais on verra généralement la led s'allumer si la sortie est commutée.

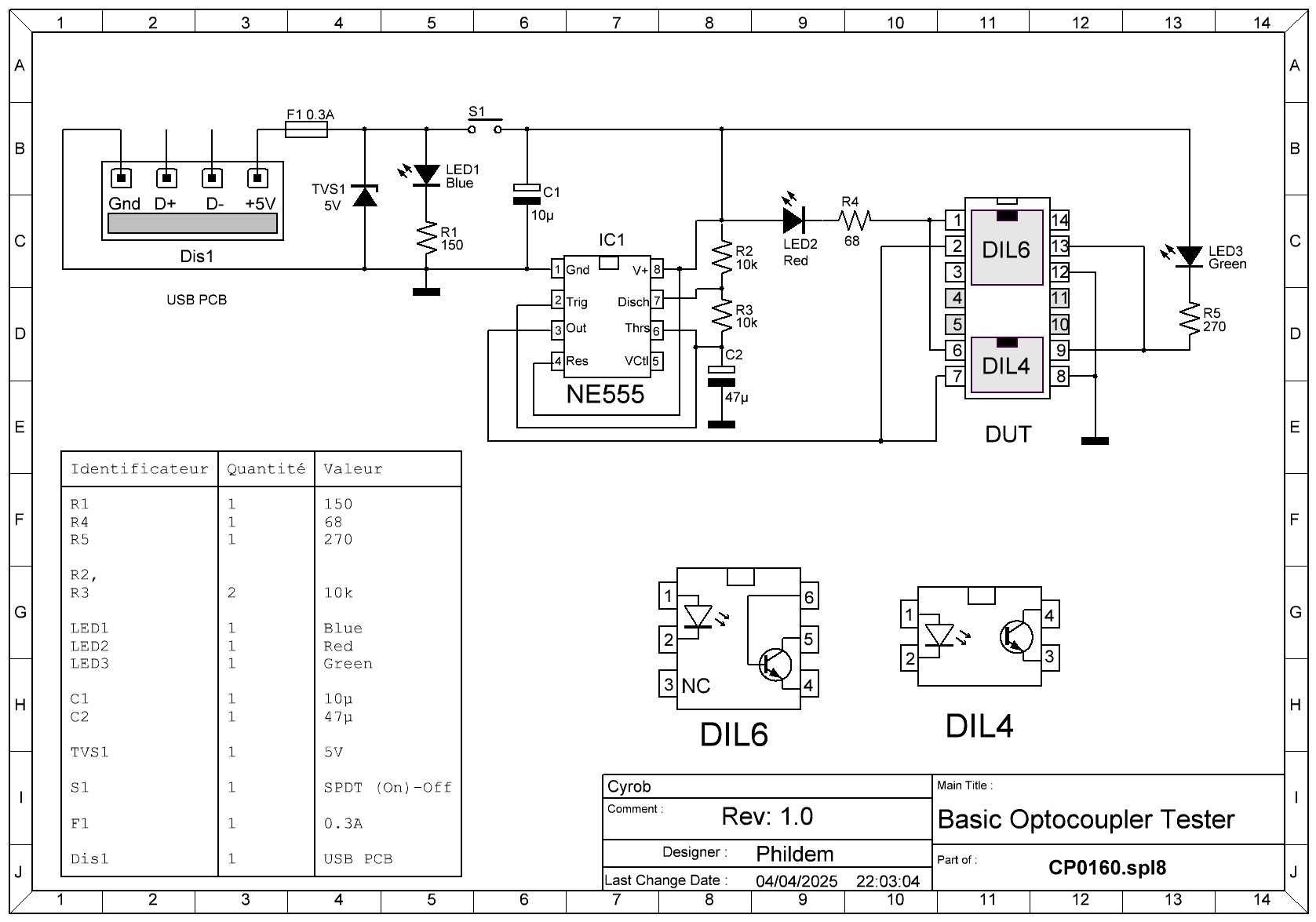

Voici une version plus élaborée qui ne mets pas le photo-coupleur sous tension lors de l'insertion, indique la présence de la tension d'alimentation, est protégée contre les inversion de polarité et de sustension de l'alimentation.
La led bleue indique la présence de l'alimentation 5V
Le 555 simule l'appui cyclique du montage ci-dessus. (Voir ici par exemple pour le calcul des valeurs)
Si le photo-coupleur est bon, les led rouge te verte doivent clignoter ensemble.

Fichier Splan

Réalisation

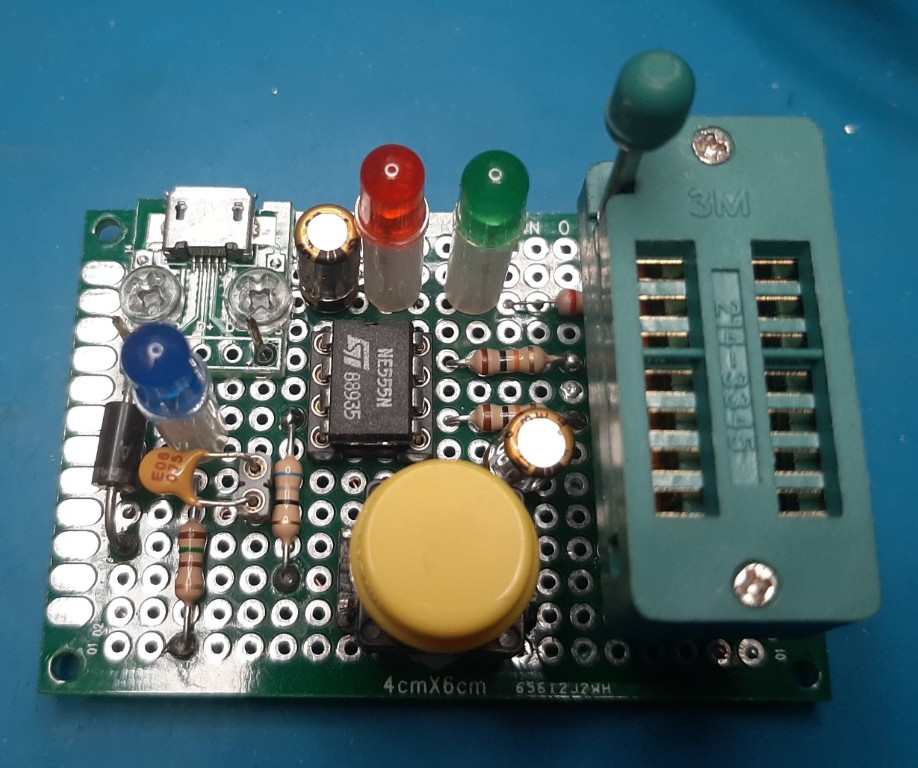

Le circuit cablé sur de la protoboard

Coté cuivre

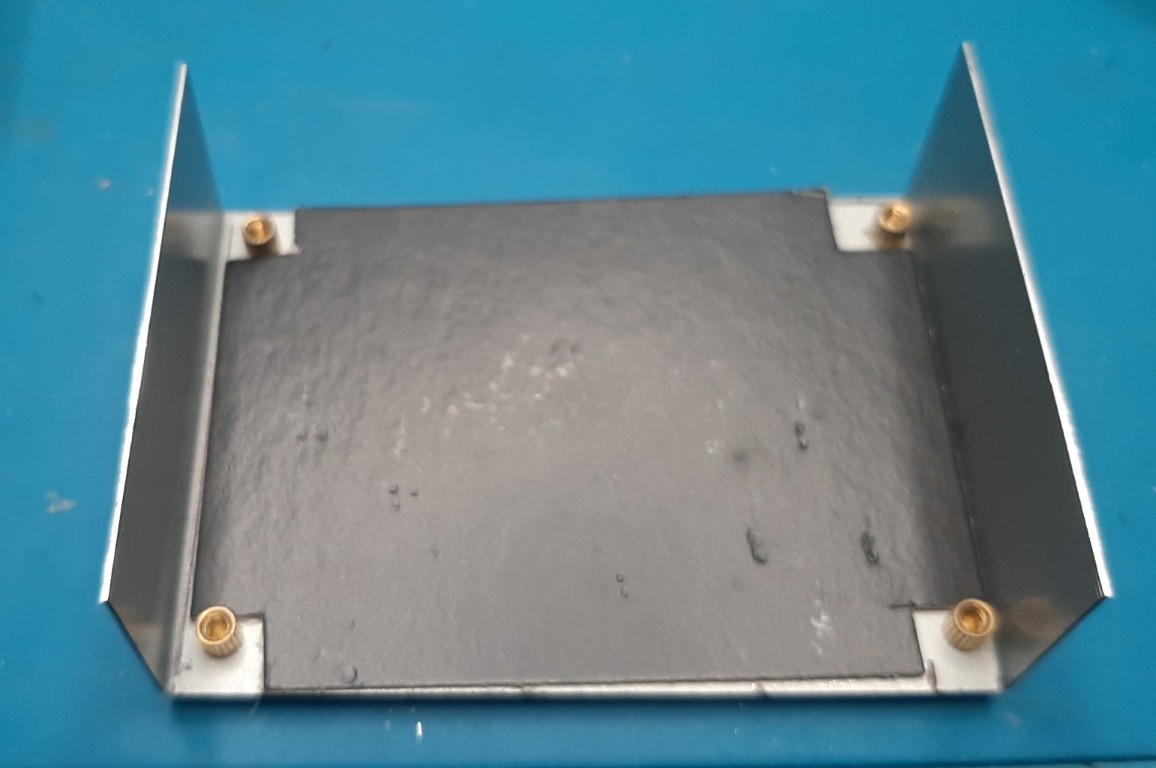

Attention aux court-circuits, une protection est une bonne pratique

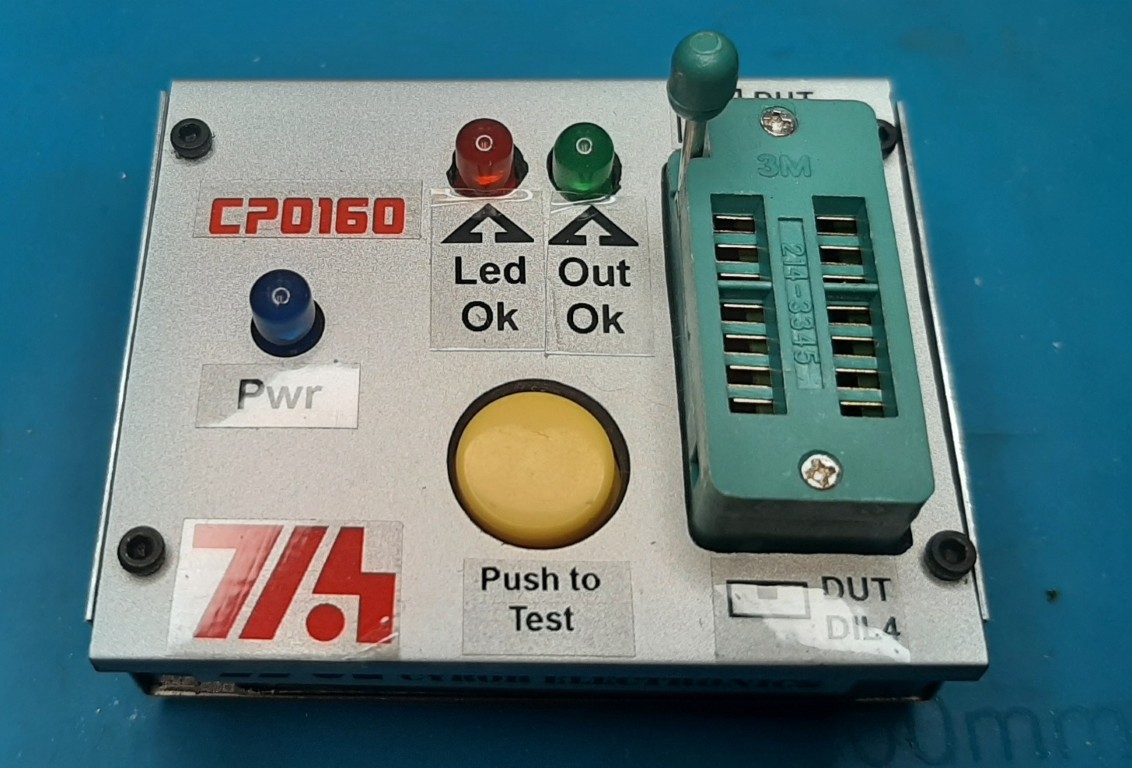

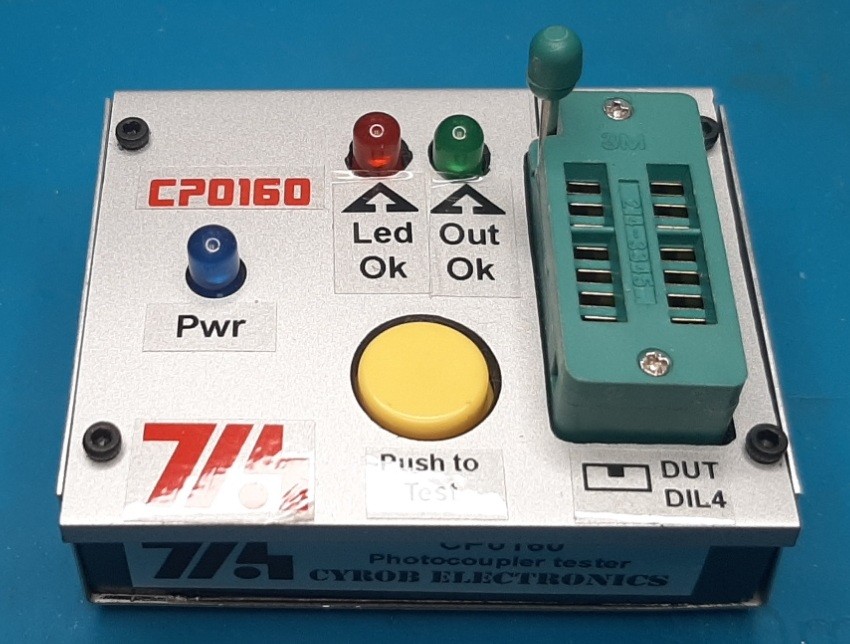

Et voilà le travail :)
