CP0156 DRO de profondeur pour poupée mobile de tour



Voir ma vidéo de présentation

Description

L'idée est d'avoir une indication précise au 1/10mm du déplacement de l'outil inséré dans la poupée mobile de mon tour Sieg C3.
Je me suis inspiré d'une réalisation similaire vue en surfant sur le net.
Il faut bien sûr bricoler un peu mais cela en vaut la peine et apporte vraiment un confort d'utilisation.

Je me suis acheté un pied à coulisse en plastique facile à usiner et vraiment pas cher.
Je l'ai raccourci et amputé de sa gauge de profondeur et de ses becs de mesure interne non utiles ici.
C'est trés facile à faire avec une scie à métaux.

Lien sur le pied à coulisse utilisé: Pied à coulisse plastique

Le plus dur était de fixer de manière fiable le pied à coulisse sur la broche MT2 avec le minimum d'usinage.
Je suis parti sur l'usinage d'une bague en alu qui vient se serrer dessus.

Fabrication

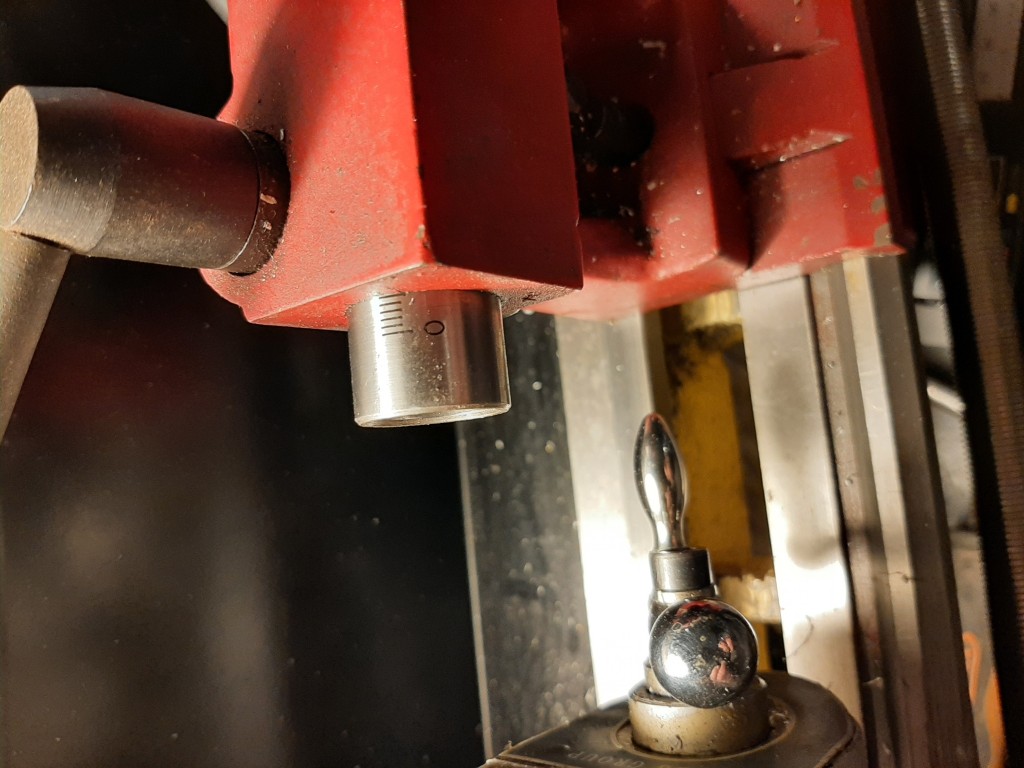

Voici la broche pour cône Morse CM2 avec sa graduation d'origine.


Le diametre externe de la broche est de 22mm, il faut donc percer un trou de ce diamétre dans une barre d'alu de réccup de 6mm d'épaisseur.
Je décide d'utiliser ma table circulaire en montant la piéce sur un support "Martyr".
Je trace ma pièce, il y a des trous existants qu'il faut prendre en compte.

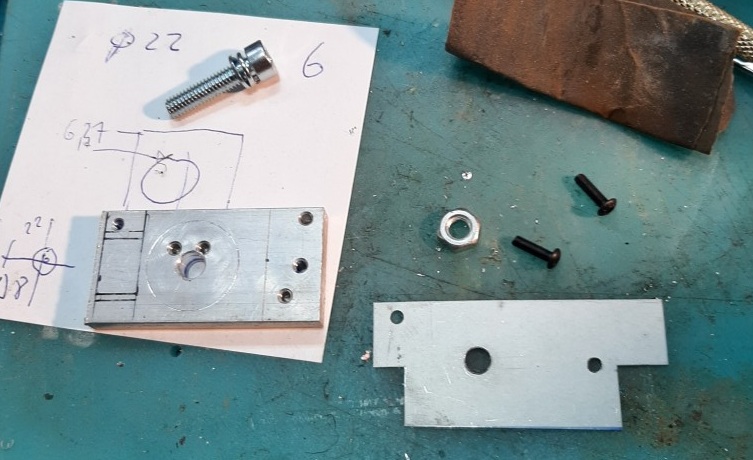

Voici le support usiné dans une tôle que je vais fixer temporairement à la piéce par un boulon M6 au centre et 2 vis M3 sur les bords.

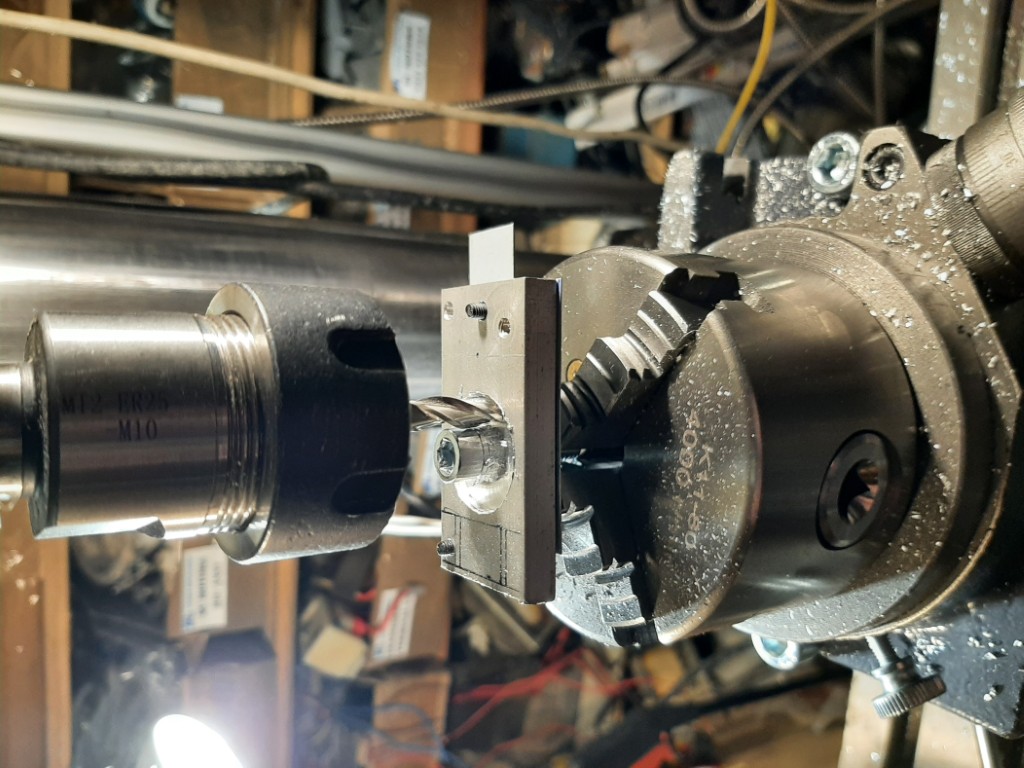

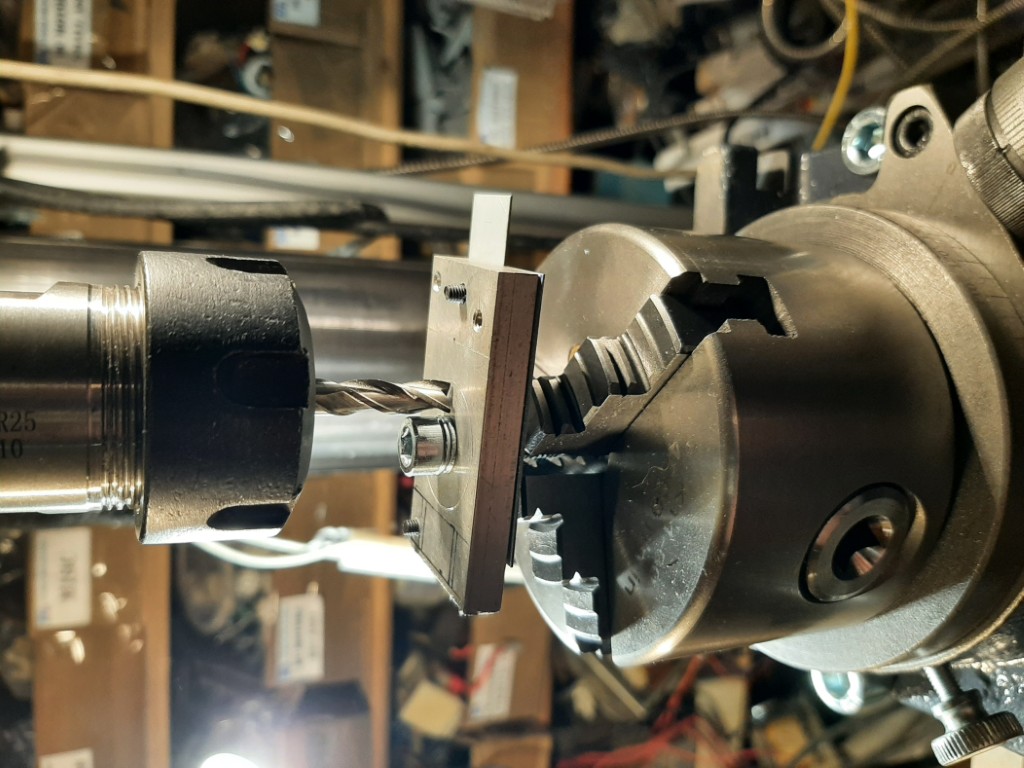

Je monte le tout sur la table circulaire et fait plusieurs passes pour percer.
J'utilise avec bonheur ma nouvelle petite table circulaire VEVOR fixée sur mon étau de fraisage.




La fraises 3 dents avait tendance à "Bourrer" dans l'alu tendre et j'ai mis une fraise 1 dent pour finir.

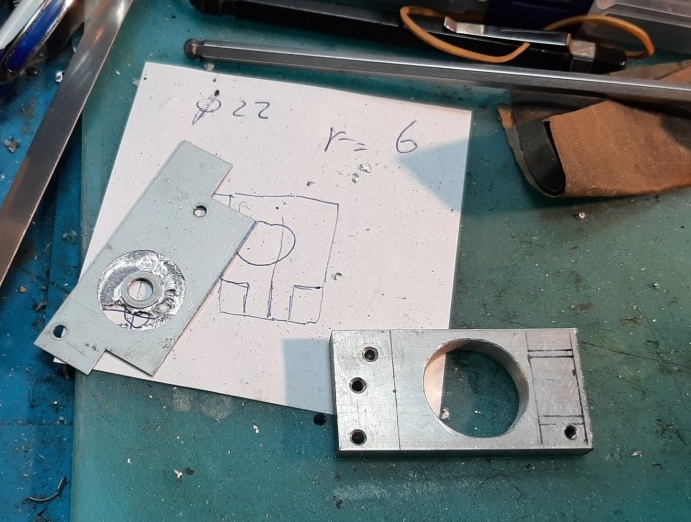

Voila le résultat, pas aussi clean que j'espèrais mais acceptable ici.
On voit le support "Martyr" qui a bien souffert !


J'usine maintenant les bords de la pièce avec une fraise de 16mm à 2 dents classique

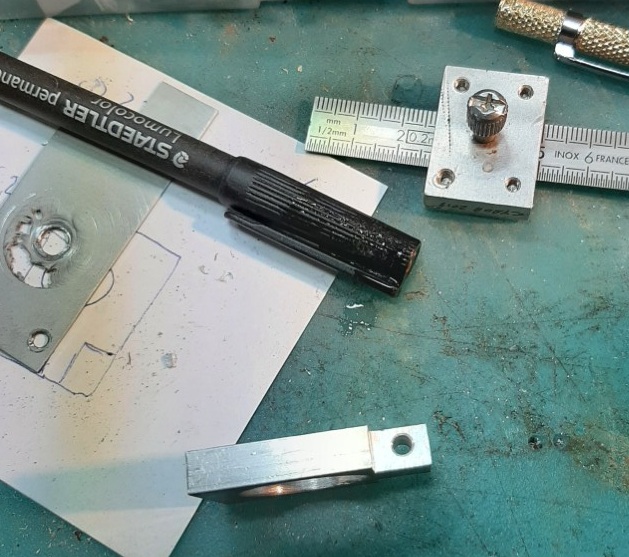

Je préperce le trou à 3.3mm pour la vis BTR M4 de serrage.
J'ai un petit loupé sur le centrage, mais ce n'est pas grave :)

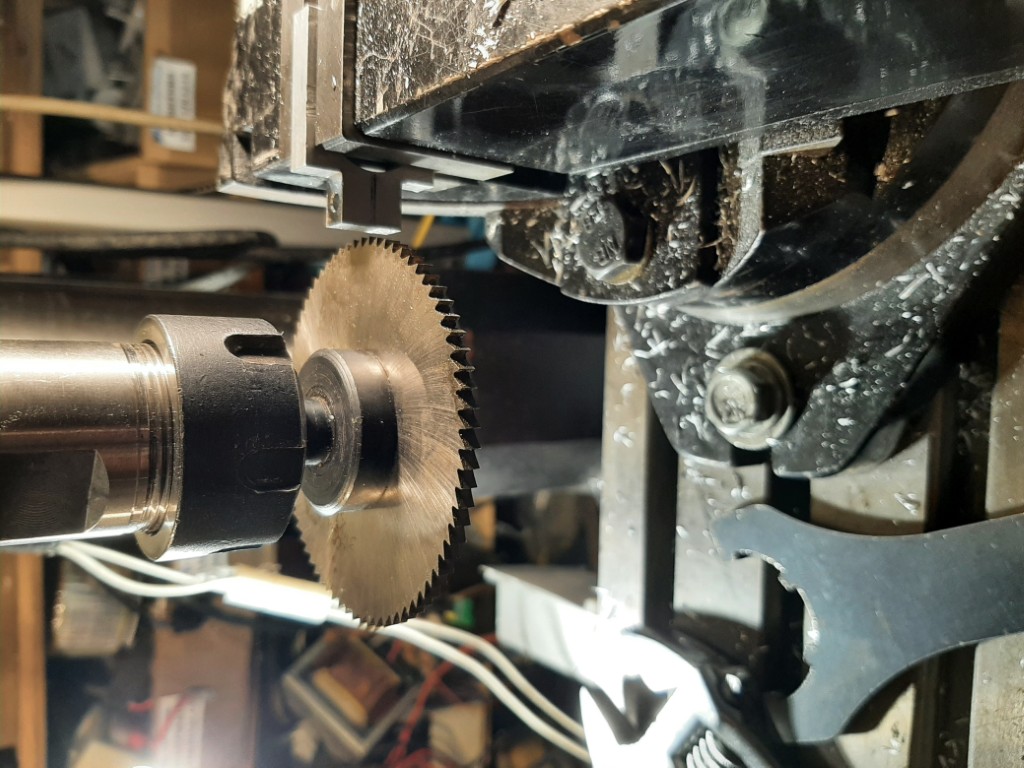

Je taille ensuite avec une fraise scie une entaille pour permettre le serrage de la bague.


Ensuite perçage à 4mm d'un coté et taraudage de l'autre, ma bague est terminée.

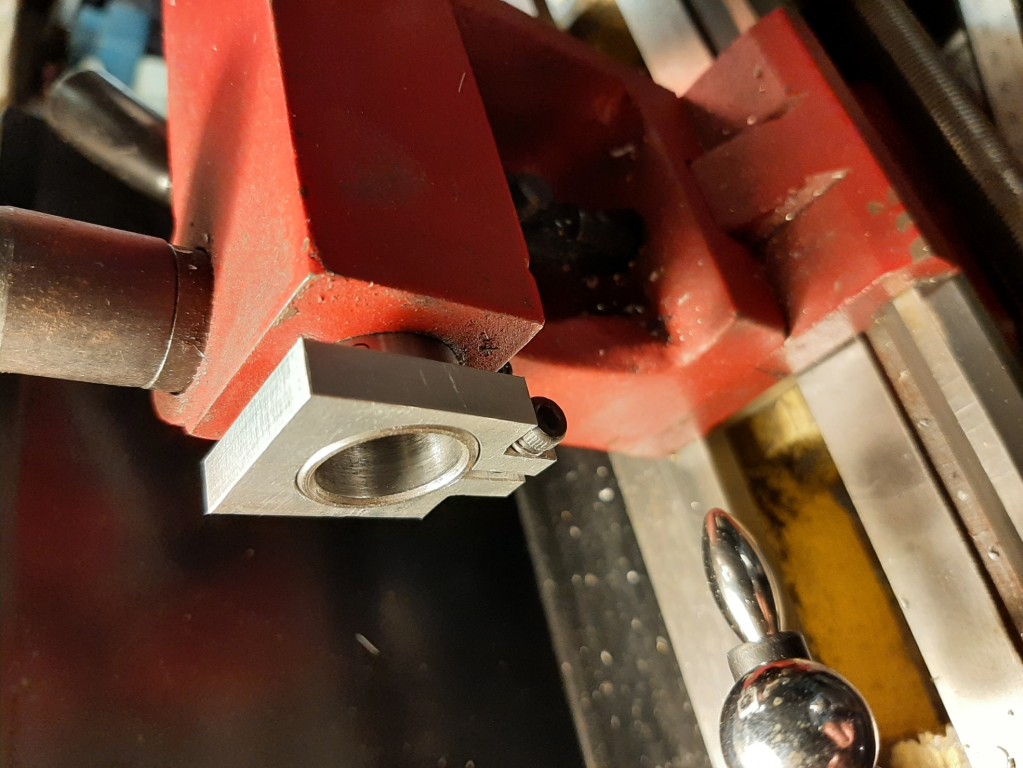

Elle se monte bien sur la broche


Je perce le pied à coulisse et la bague pour les assembler avec des vis M2.5

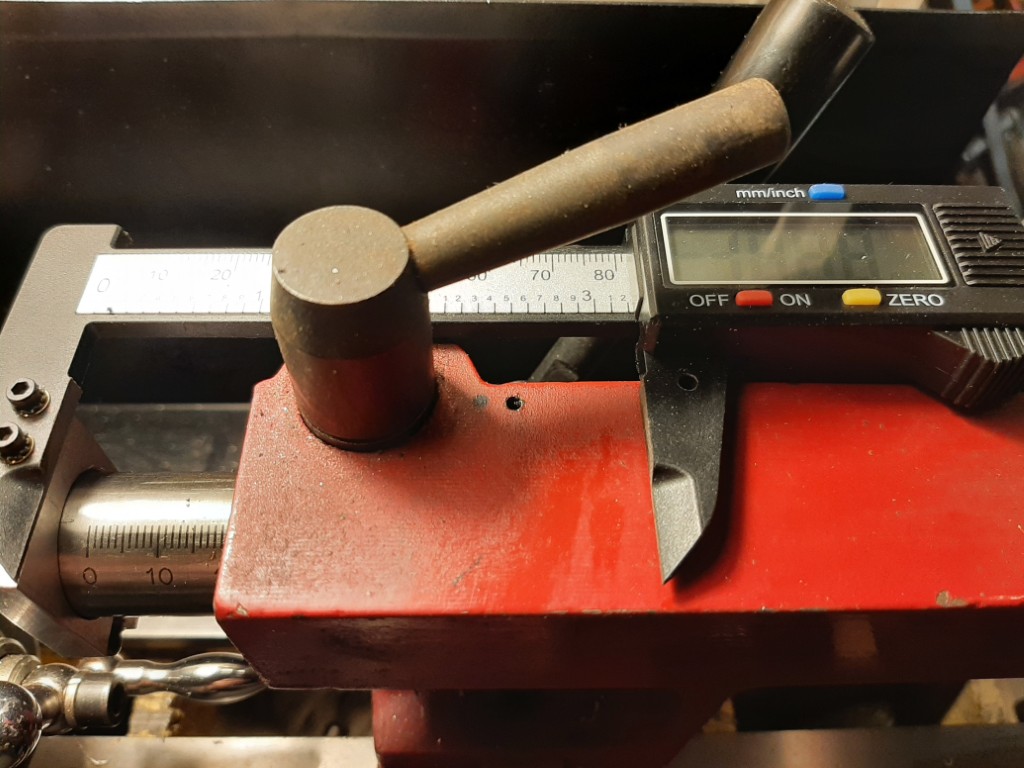

Ensuite je perce et taraude en M2.5 aussi la poupée pour fixer le partie mobile du pied à coulisse.

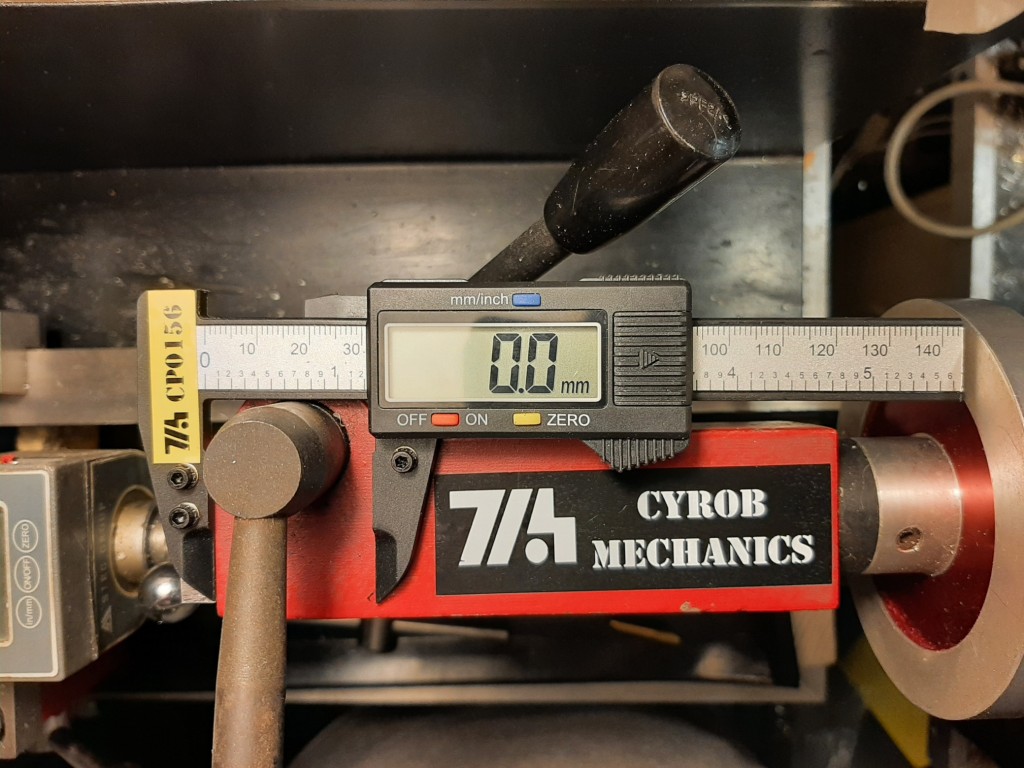

Et voilà, reste à mettre les auto-collants de rigueur, je suis trés content du résultat, j'aurais du faire ça depuis longtemps !


La bague se serre solidement sur la broche.
