CP0152 Testeur Mosfet/Igbt N et P

Voir ma vidéo de présentation

Description

Objet

CP0152 permet de mesurer tester rapidement les transistors Mosfet et IGBT
Il permet aussi de mesurer les seuils Vgs et RdsOn (ou Vce Sat) pour les IGBT

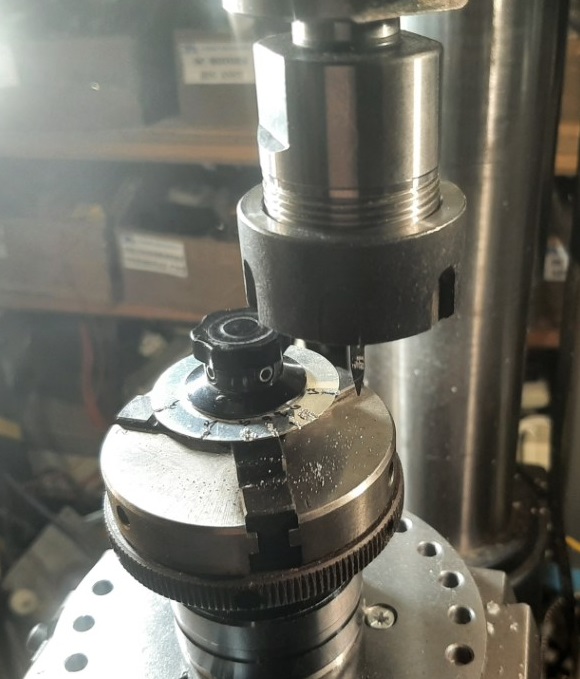

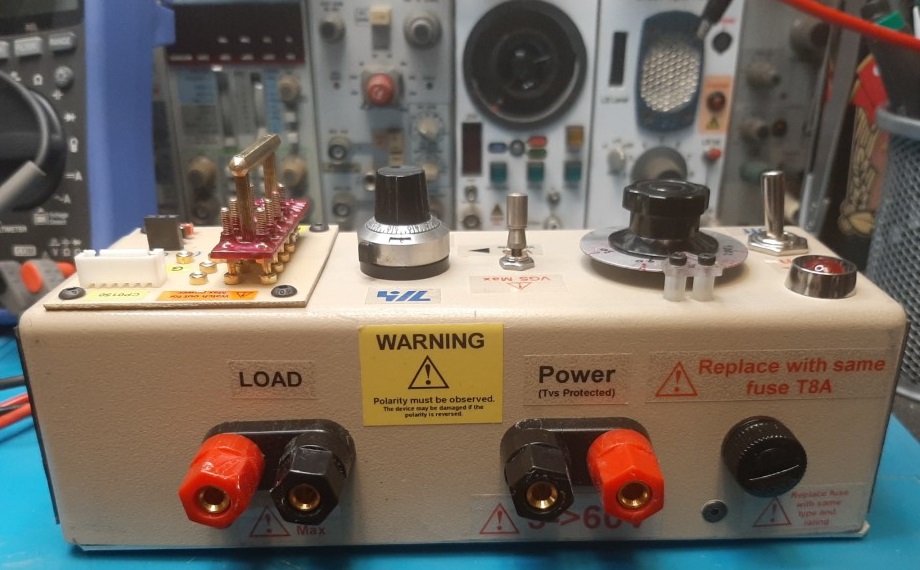

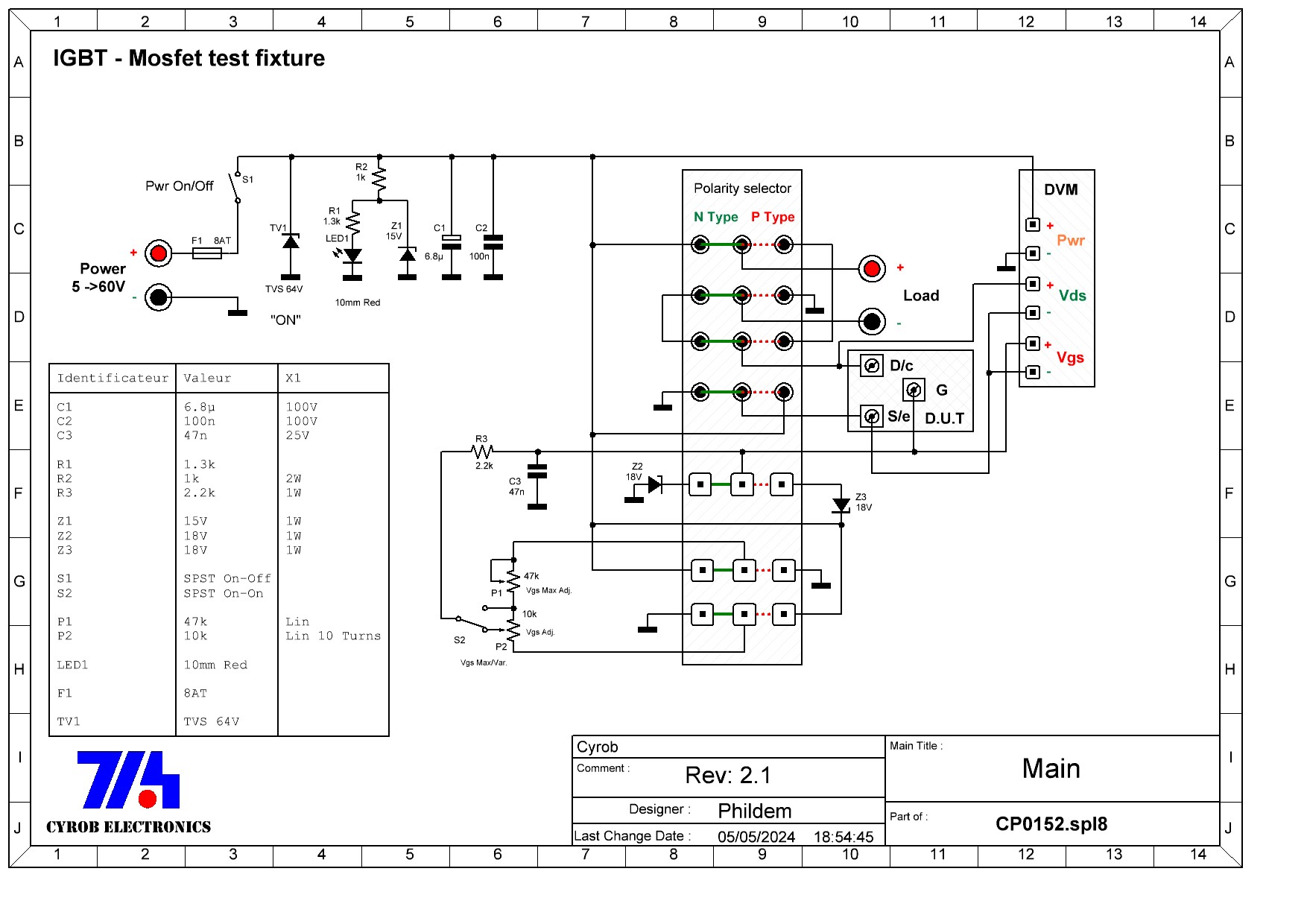

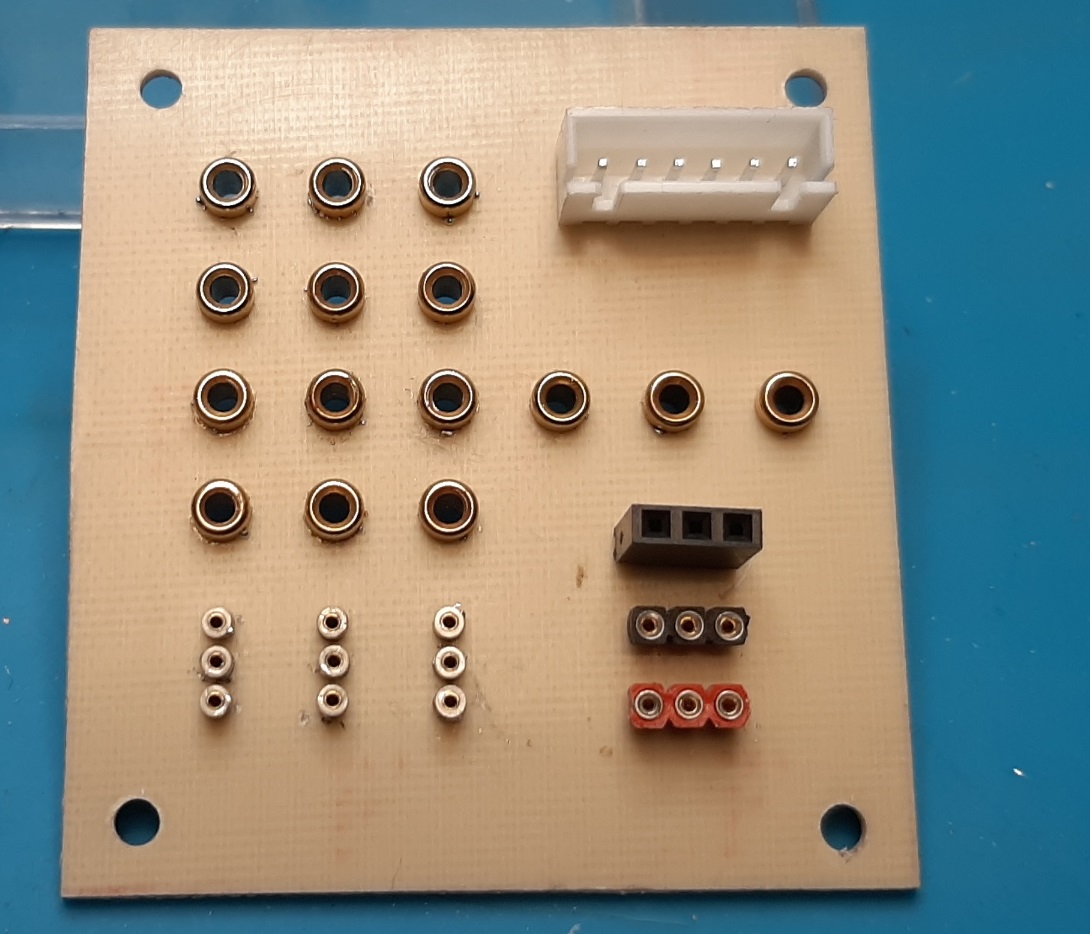

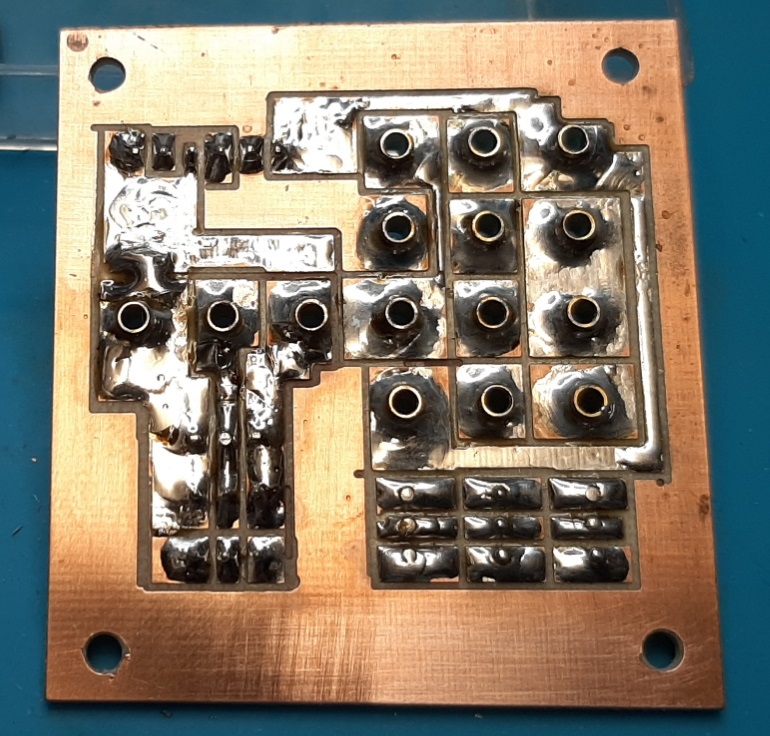

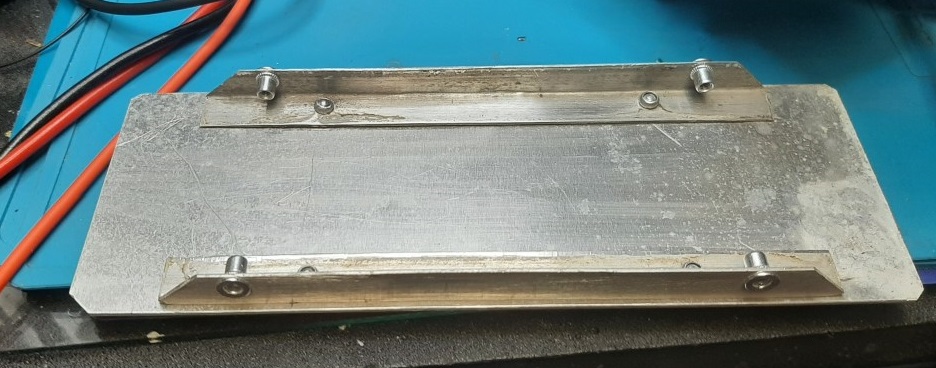

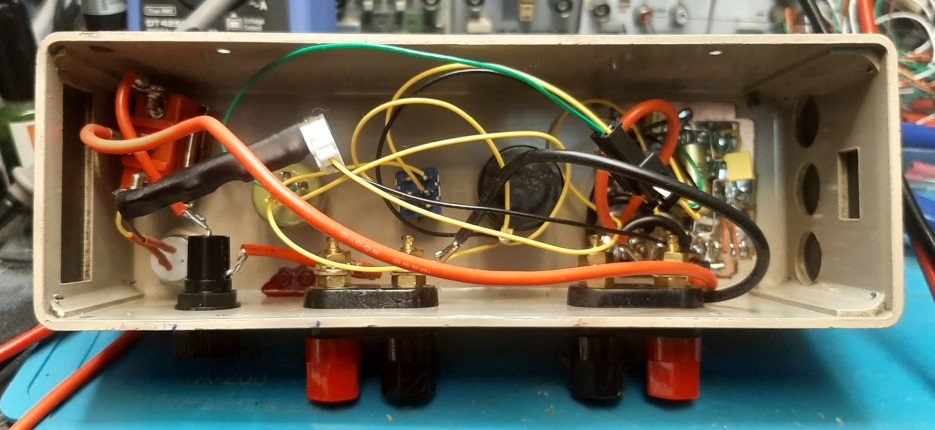

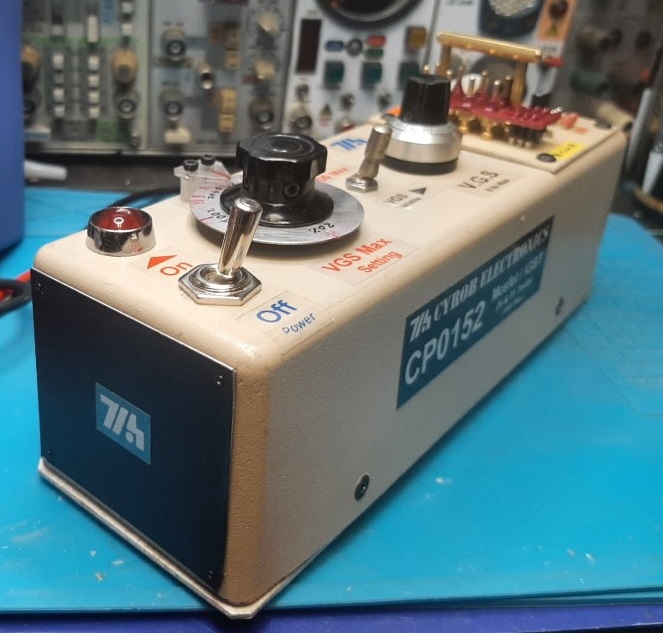

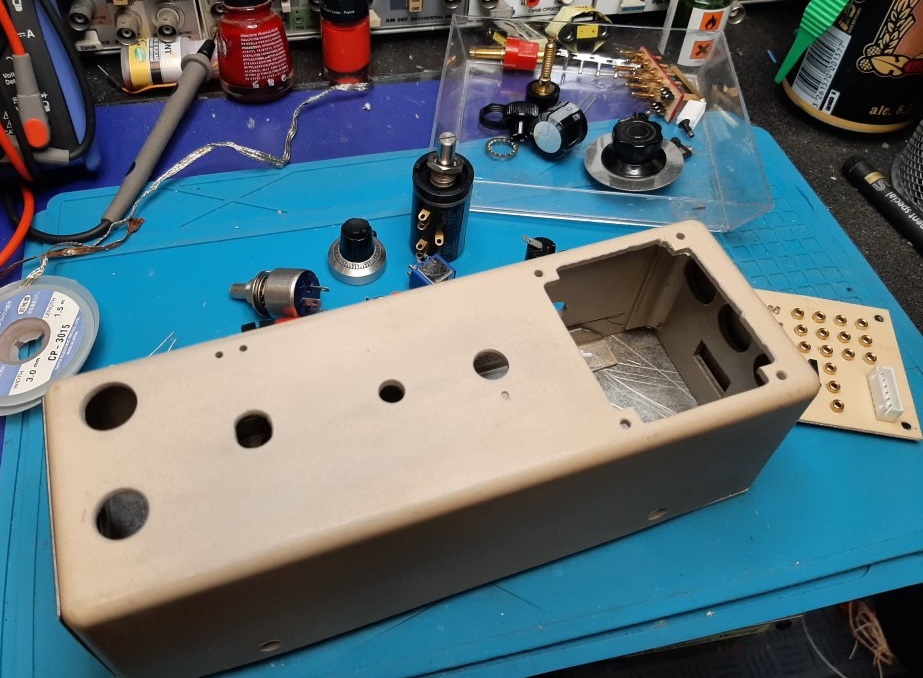

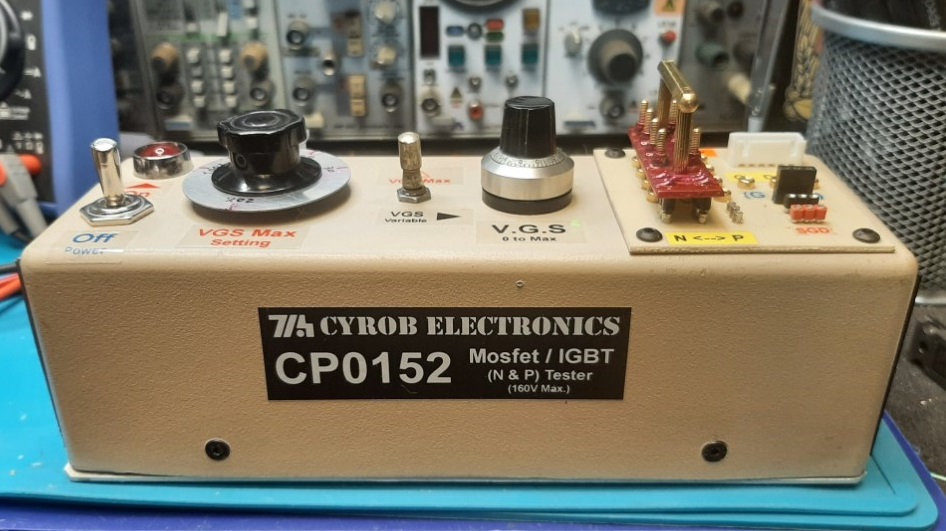

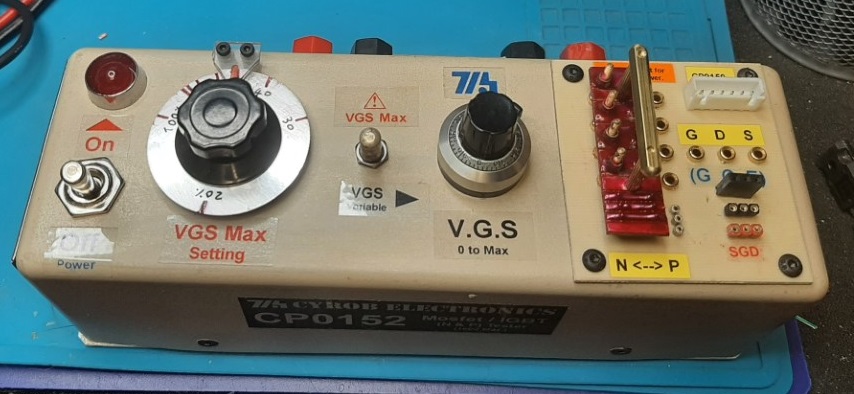

La version montrée ici est monté dans un vieux boitier en ABS ( réccup d'une vielle imprimante Logabax ! )
On peut bien sûr le monter dans n'importe quel boitier.

Caractéristiques principales

Fonctionne de 5V à 60 V
Courant de 0 à 8A
Test les modéles N et P
Vgs réglable de 0V à une valeur max réglable
Protection pour éviter des Vgs >18V

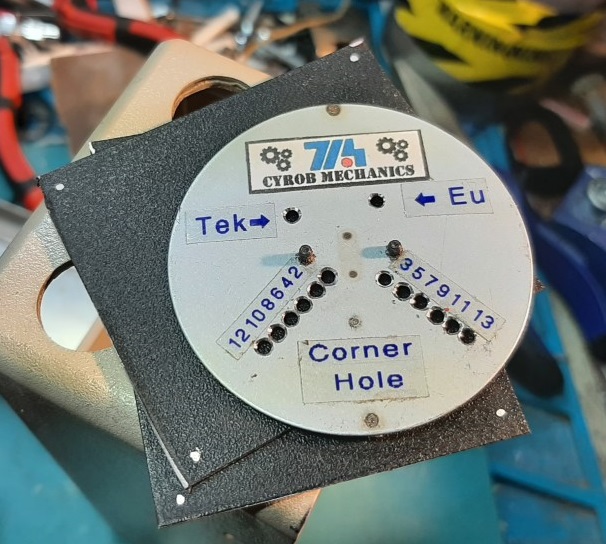

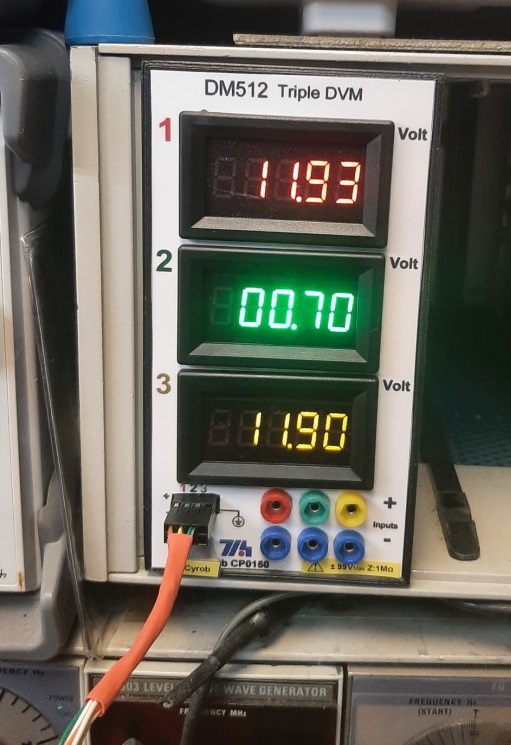

Liason avec CP0150 pour mesures faciles

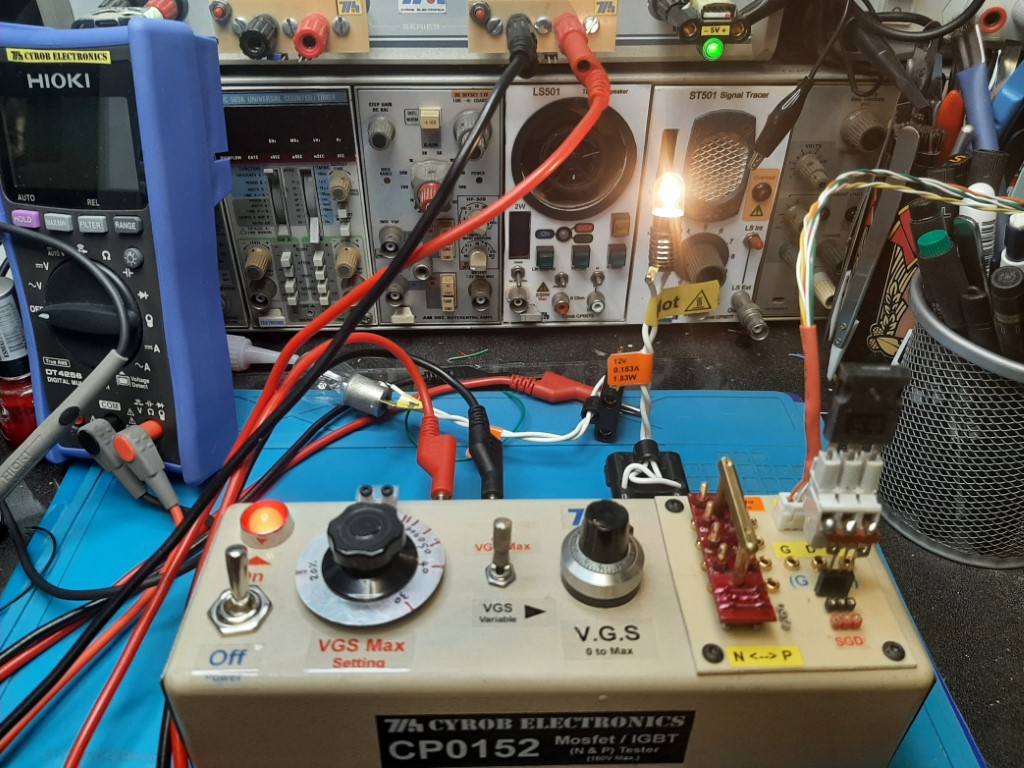

Mode d’emploi

Mettre le sélecteur sur N ou P selon le type mesuré
Connecter une alimentation de la valeur de test désirée entre 5 et 60V
Connecter un voltmétre sur la sortie Vgs
Mettre le commutateur sur Vgs Max
Mettre en route
Régler le Vgs max en fonction du transistor
Mettre le commutateur sur Vgs variable
Mettre le potentiométre Vgs à 0

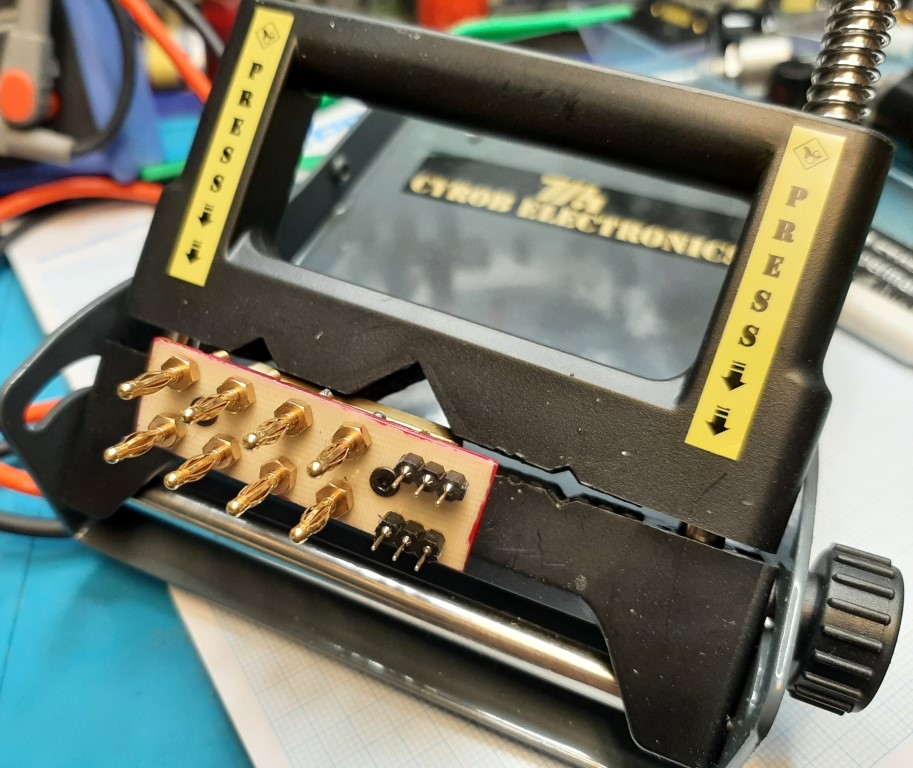

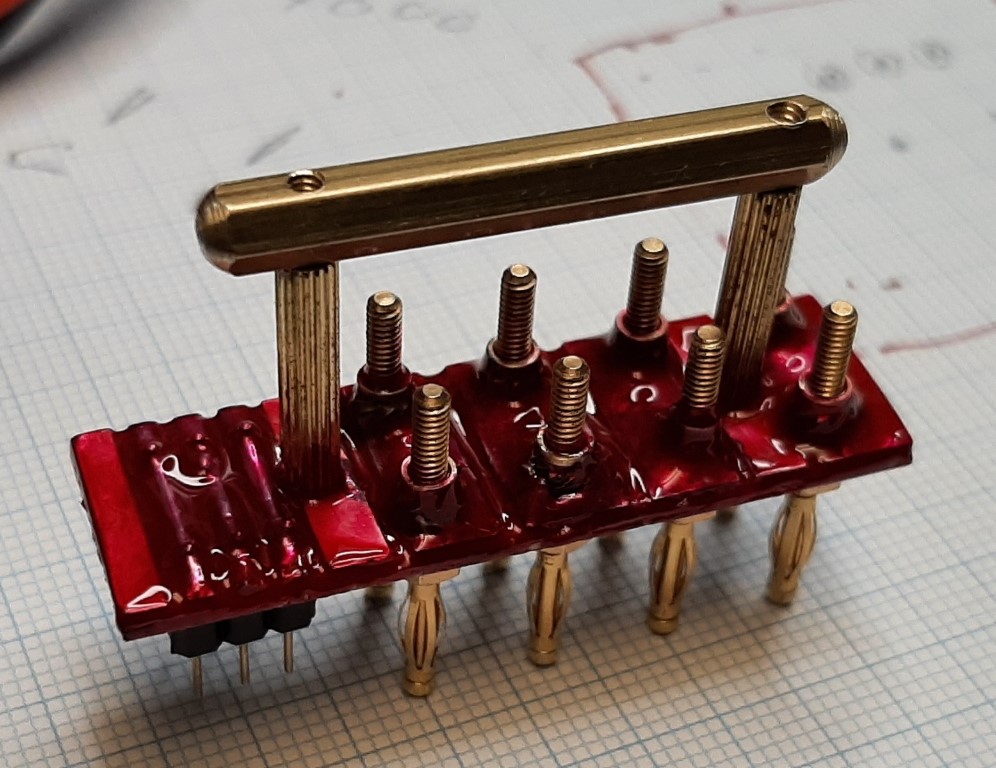

Connecter le transistor en respectant le brochage

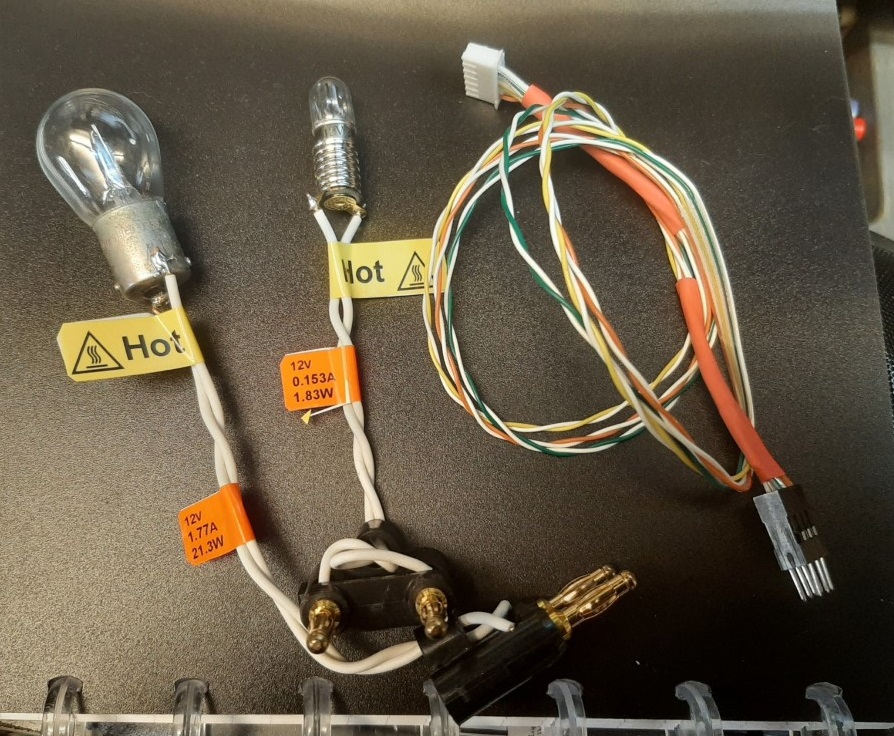

Mettre la charge de test adéquate (Ampoule, résistance de puissance ou charge électronique)
Manipuler le commutateur sur Vgs Max pour vérifier la saturation
Mettre le commutateur sur Vgs variable et augmenter doucement pour mesurer les seuils
ATTENTION : Quand le transistor est en mode linéaire, il peut chauffer fort, prévoir un radiateur et un test court

Modifications possibles

Il est possible pour simplifier de construire 2 appareils, un pour les N et l'autres pour les P.
Un commutateur 2 positions 7 circuits est possible mais vérifier le courant max.
un shunt pour la mesure du courant peux aussi être ajouté.

Versions

Il faut savoir qu'à l'origine je m'étais donné comme spécification de pouvoir utiliser des tensions de 12 à 160 volts et qu'après de multiples essais je me suis aperçu que tenir ceci entraînait de la complexité et de très forte dissipation de chaleur ce qui fait que j'ai revu mes prétentions à la baisse et réduit la dynamique à 60 volts ce qui est ma foi suffisant dans bien des cas.
De plus le schéma de la version 1 imposait d'avoir des potentiomètres doubles ce qui n'est pas très courant en 10 tours
