CP0150 permet de mesurer simultanément 3 tensions continues de -99,99 à 99,99 Volt
Les 3 voltmétres numériques (DVM
pour Digital Volt Meter) sont totalement isolés et indépendants.
2 versions sont proposées :

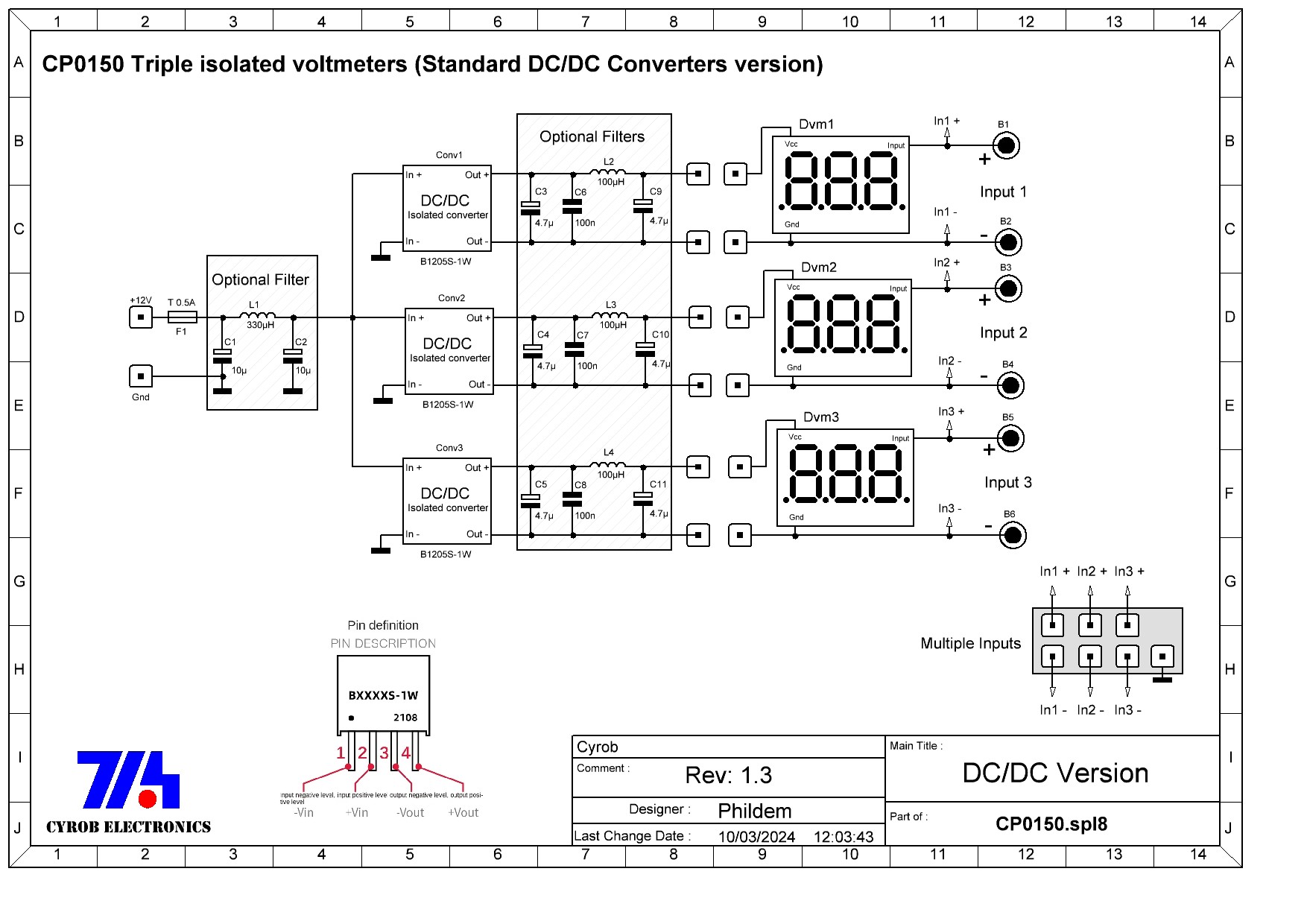

Une version alimentés en 12V basée sur des petits
convertiseurs DC/DC standards et bon marchés
Une version alimentée en 12V basée sur un convertisseur en
composants discrets

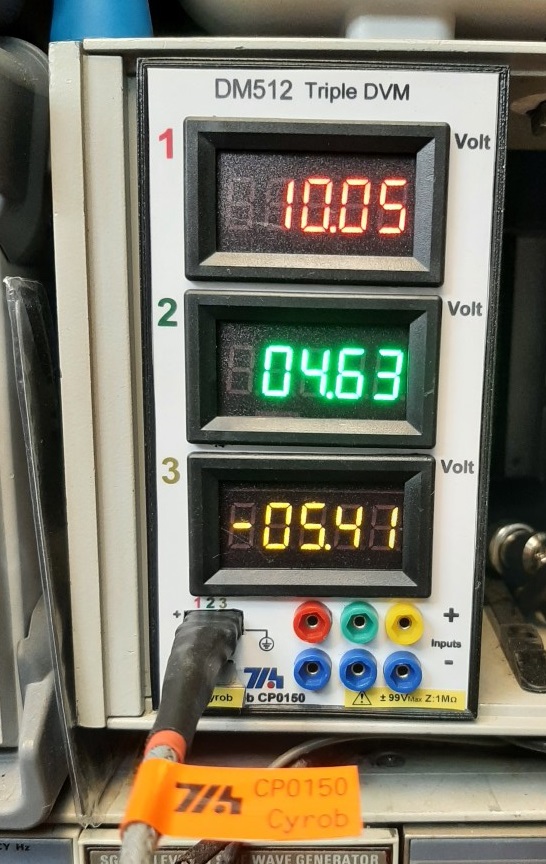

La version montrée ici est la 2 et a été montée dans un tiroir TM500
Tektronix.
Rien n'oblige à utiliser ce tiroir et le montage peut être monté dans
n'importe quel boitier.
Caractéristiques principales
Mesure 3 tensions continue indépendante de -99,99
à 99,99 Volt
Impédance d'entrée 1MOhm
Isolation minimum entre les entrées des DVM et de mode
commnun avec la terre garantie de 250V cc (Peut changer selon
les convertisseurs DC/DC utilisés)
Mode d’emploi
Mettre en route l'appareil, les 3 voltmètres doivent
s'allumer
Brancher les sondes sur des tensions continues et lire les
mesures
Note
: Mesurer des tensions alternatives < 70V n'endommage pas les
voltmétres mais les indications seront erronées
ATTENTION
: Mesurer des tensions continues >100V (70V en
alternatif) peut endommager les voltmétres
ATTENTION
: Ne pas dépasser 250V cc ( 175V en alternatif) entre
les différents voltmétres et/ou la terre (Peut changer selon les
convertisseurs DC/DC utilisés)
Modifications possibles
Il est bien sûr possible de fabriquer CP0150 de bien des
manières, voici quelques points ;
On peut avoir de 1 à x voltmétre(s), il suffit
d'adapter les alimentations.
Plusieurs type de prises peuvent être utilisés
D'autres convertiseurs peuvent être utilisés à
condition qu'ils assurent l'isolation galvanique
On peut aussi utiliser différents modéles de voltmétres, voici les
caractérisques des modèles utilisés :
Alimentation: 3.8-30V ( Recommandée: 5V)
Gamme
de tension de mesure :Lorsque la tension est négative de-30.00Vto30.00V
-50.00Vto 50.00V -99.99Vto 99.99 le premier chiffre affichera
un
signe négatif, tandis que le premier chiffre ne s'affichera pas lorsque
la tension est positive
Consommation :<= 20mA
Vitesse de rafraîchissement: Environ 3 fois/seconde
Précision du test:0.1% (erreur maximale = plage de mesure
X0.001)
Dimension limite:48mm * 29mm * 20mm (dimension de la coque
en plastique)
Taille d'ouverture:45.5mm * 26mm
Afficheurs :38mm * 19mm * 8mm (0.36 pouces)
Résolution (0.01%)
Réglage possible de la justesse
Etalonnage
Les voltmétres ont un petit trim de d'ajustement de la justesse de la
mesure.
Voici comment procéder pour les régler :
Brancher les voltmétres sur la plus haute tension possible
adminsible ou à défaut disponible.
Les alimenter avec la tension finalement utilisée pour leur alimentation définitive.
Brancher aussi dessus votre meilleur voltmètre.
Tourner
avec précaution (c'est hyper fragile) le réglage pour afficher la
valeur inférieur puis dans l'autre sens pour afficher pile la
bonne valeur.

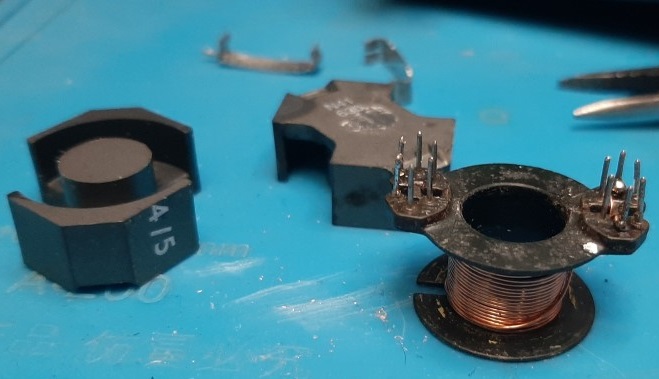

Pour commencer, choix du transfo HF du convertisseur.
J'ai trouvé dans mes réserves un modéle qui devrait faire le job, N41
est dans la plage de fréquence.
J'ai bobiné temporairement 10 tours vite fait et mesuré l'inductance
pour estimer le paramétre Al et calculer les tours finaux.
Bobinage du primaire
Les 4 enroulements sont juxtaposés et isolés par du scotch
isolant.3M1350
Voilà le transfo terminé avec les auto-collants qui vont bien.
J'ai mesuré l'isolement des bobinages qui supporte sans probléme les
250V cc requis.
Ensuite, le PCB pour CMS est fait à la fraiseuse car simple

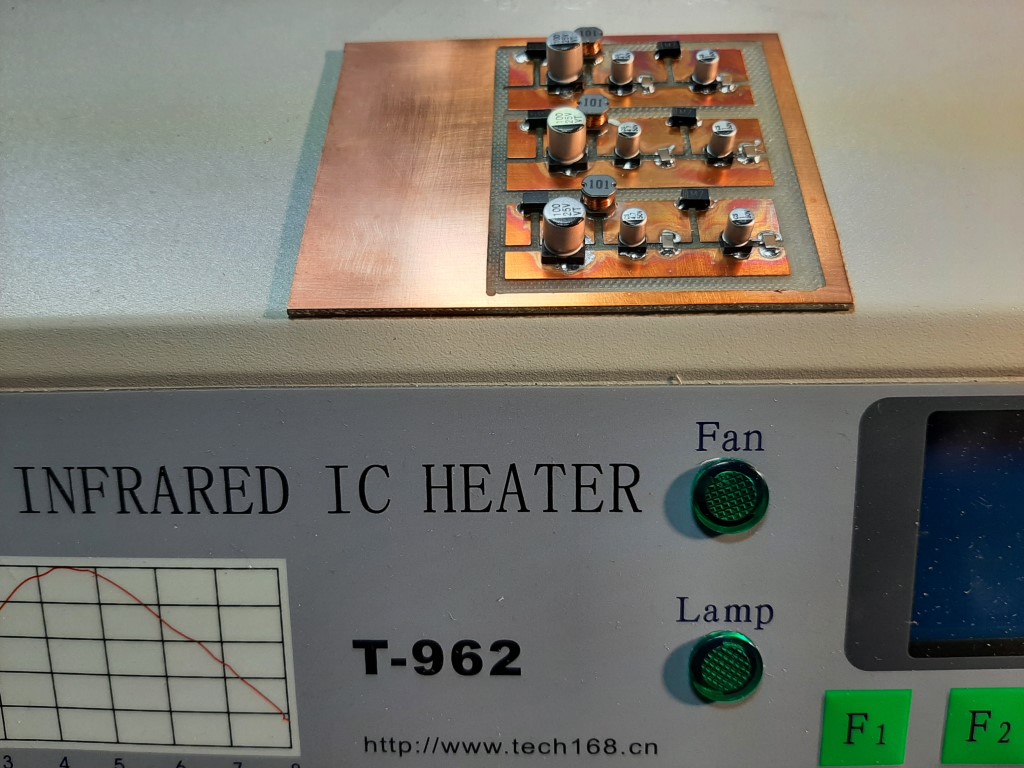

Ensuite, dépose de la pâte de
brasure, mise en place des composants CMS et passage au four de
refusion pour souder tout d'un coup.

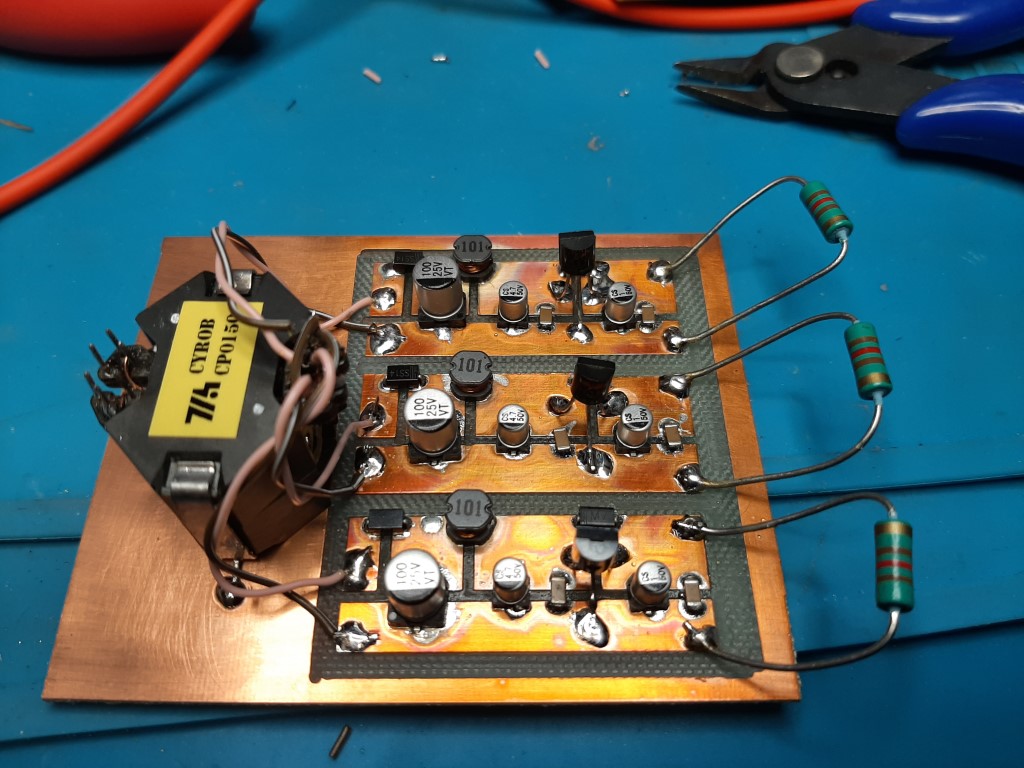

Voila les secondaires montés avec des résistances de charge temporaires
pour tests

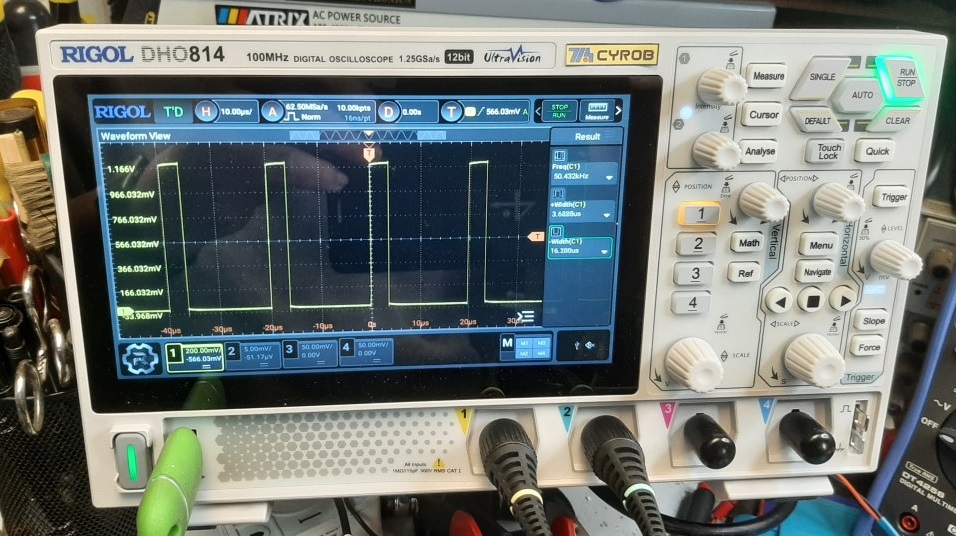

Ensuite, test avec un mosfet vite fait avec un géné afin de trouver le
rapport cyclique adéquate

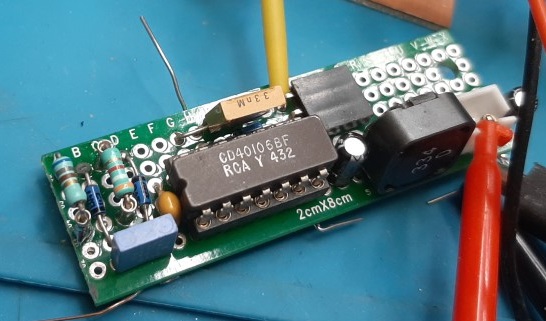

Montage de l'oscillateur
et du driver, des supports permettent de facilement ajuster les
résistances qui fixent fréquence et rapport cyclique.
J'utilise un vieux 40106 de qualité militaire !!! ça rigole pas, mais
tout modéles standard ira trés bien aussi.
Et voilà, monté testé ! Fonctionne impec et les filtres sont efficaces,
trés peu de parasites...

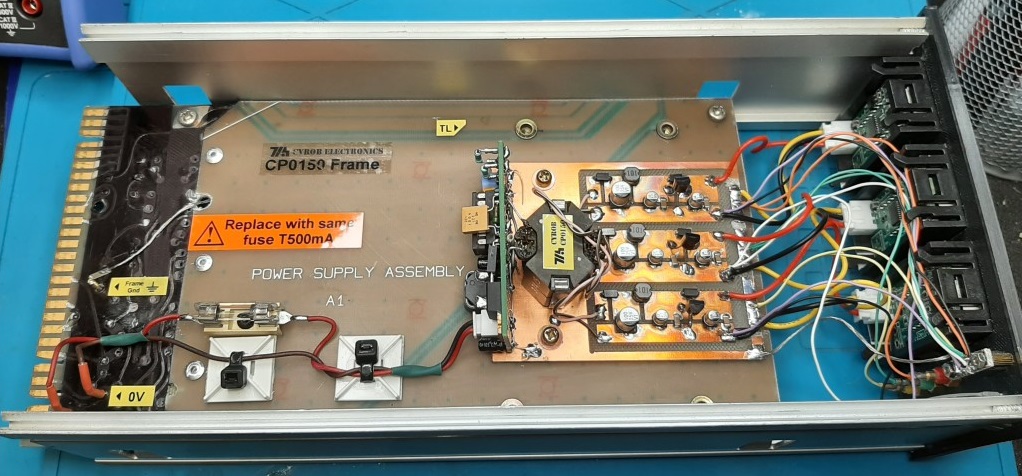

Montage dans le tiroir (le fusible à été ajouté aprés) aprés reccup
d'un connecteur de carte.
J'ai fabriqué en petit blindage en tôle.
Et toujours les indispensables étiquettes !

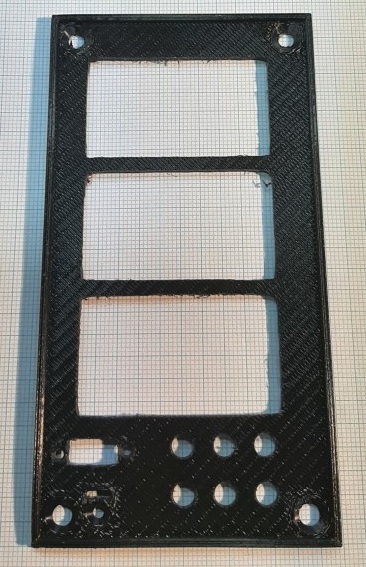

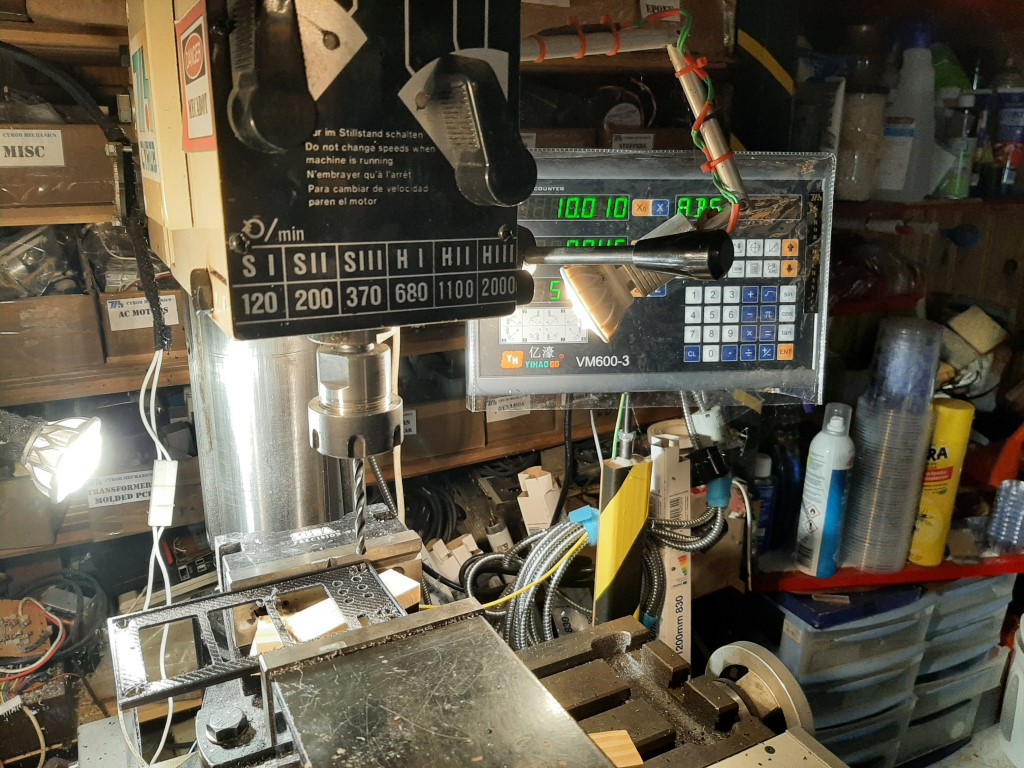

Je pars d'une face TM500 standard imprimée avec une imprimante 3D et je
l'usine à la fraiseuse.
Basse vitesse de rigeur pour ne pas fondre. La DRO aide énormément.
Et voilà, c'est usiné !

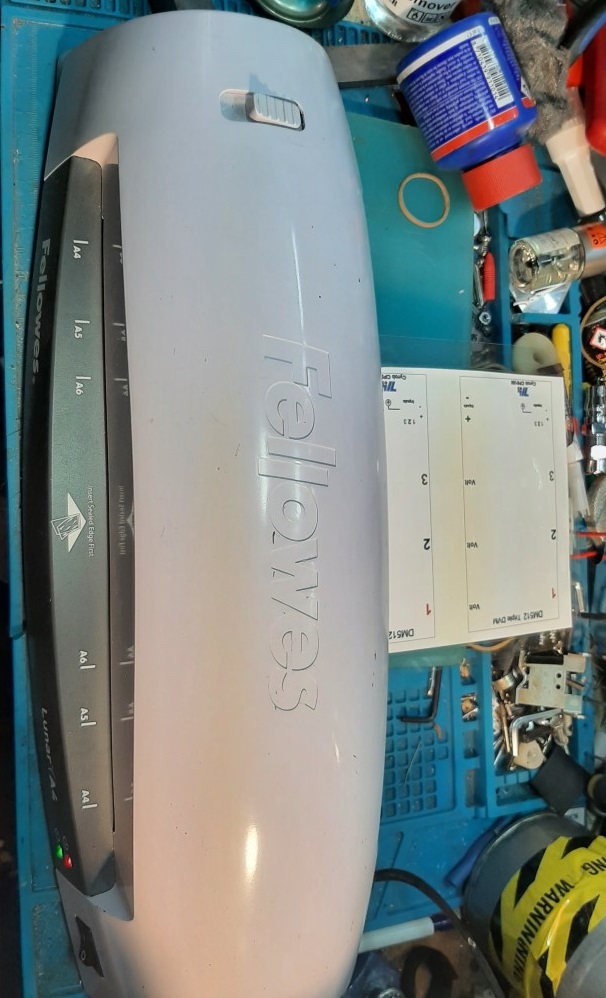

La face dessinée avec Front Designer d'Abacom est imprimé sur du papier
photo et plastifiée.
Ensuite, découpe avec un scalpel trés pointu, il faut bloquer dés que
possible la face avec des élements.

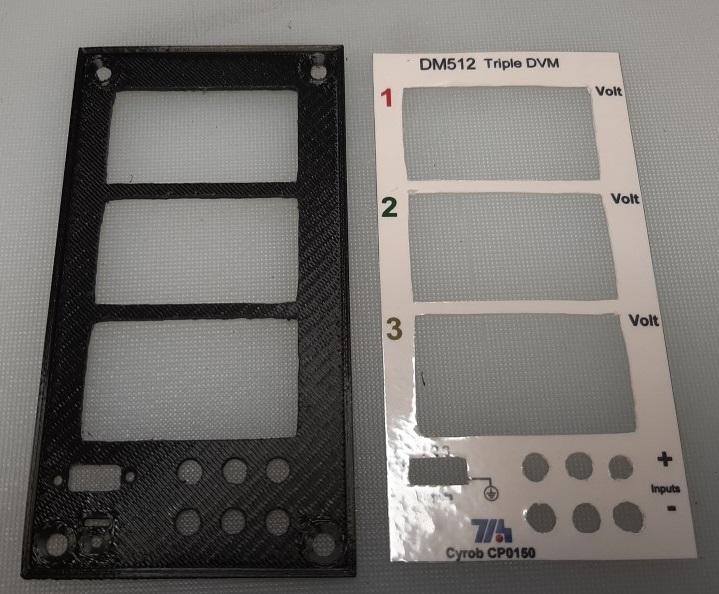

Découpe terminée !

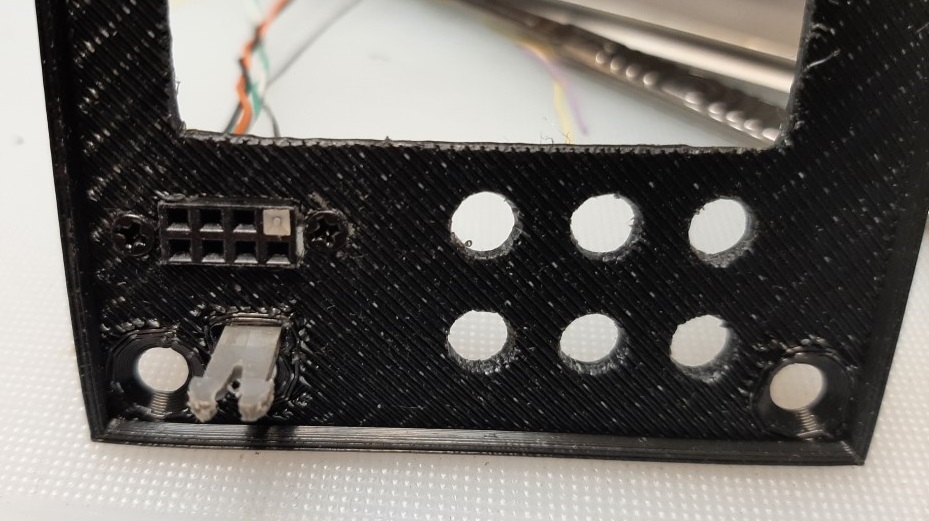

Fabrication du connecteur maison avec détrompeur
J'ai choisi un
montage sans vis apparente, il faut monter certains élements avant mais
la majorité une fois la face montée ce qui complique pas mal.
Comme il sera pas commode de souder les éléments une fois la face en
place, je précable au maximum.
Reste à monter les élements
Et voilà, c'est cablé !
L'autre coté est juste un blindage, j'ai recyclé un vieux PCB
Voilà, le blindage est en place !

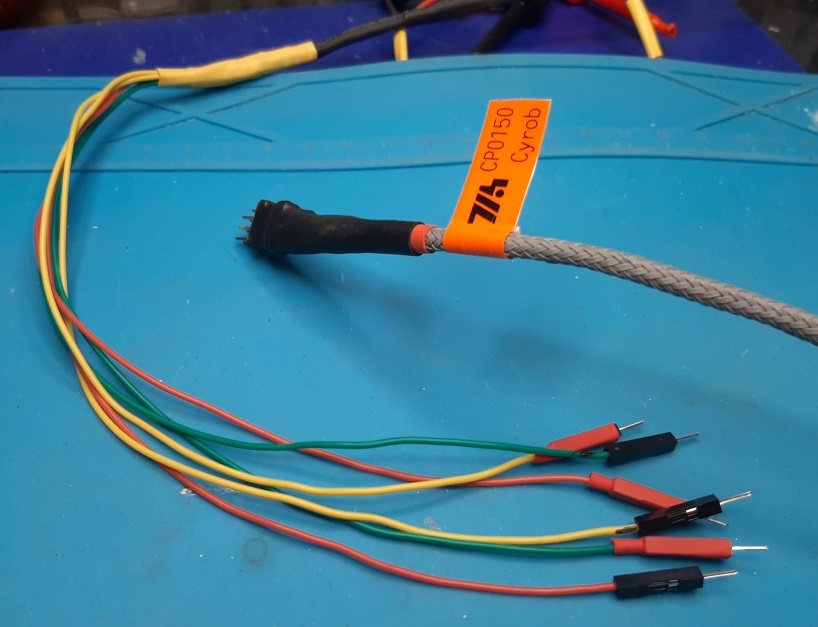

Reste à câbler le câble de liaison breadboard
Et voilà, avec une gaine "Rilsan" et l'autocollant de rigeur !
