CP0147 Adaptateur alimentation externe pour périphérique USB




Voir ma vidéo de présentation


Description

Objet

CP0147 permet de brancher un périphérique USB sur un PC tout en l'alimentant avec une source extérieure.
L'alim est protégée par un TVS contre les inversion de polarité et les surtensions.

Caractéristiques principales

Mode d’emploi

Modifications possibles

Il est bien sûr possible de fabriquer cet adaptateur de bien des manières, voici quelques points ;

Schéma du biniou



Le schéma au format Splan spl8

Réalisation

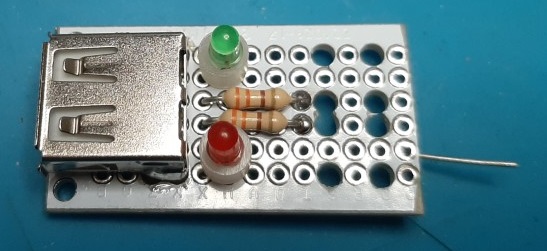

La protoboard est taillée et percée pour recevoir les composants.
Des trous sont percés pour fixer les câbles avec des Tirap

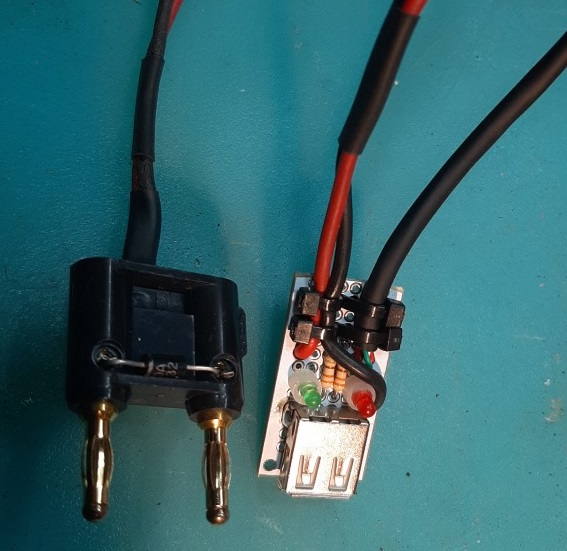

Les connexions sont faites.
On note le TVS sur la prise pour pouvoir être changé facilement.

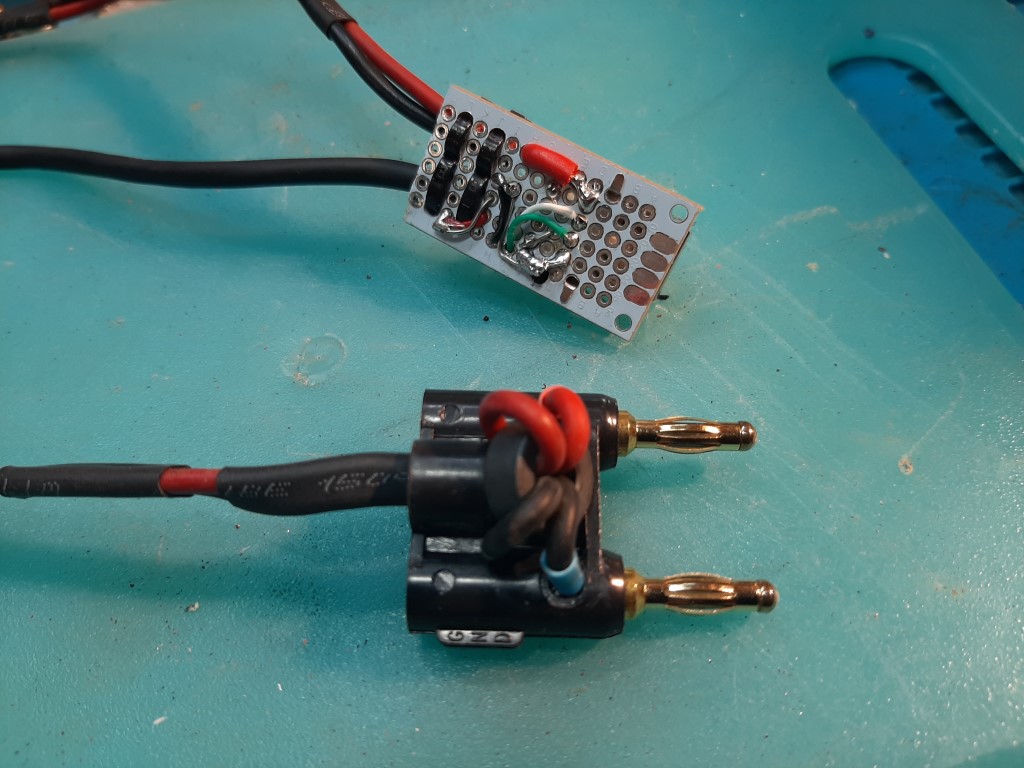

Coté cuivre, les fils sont bloqués sur la prise par une ferrite.


Reste à habiller avec de la gaine thermo et coller les étiquettes de rigeur...
