CP0127 Adaptateur d'alimentation NIM


Un internaute (que je remercie encore :) ) m'a fait parvenir des modules NIM.
N'ayant pas de rack "BIN" pour les utiliser mais désirant pouvoir les tester, j'ai conçu et réalisé CP0127 afin de pouvoir les alimenter facilement.

Voir ma vidéo de présentation




Voir ma vidéo de présentation des modules NIM




Schéma du biniou

Brochage NIM



Le schéma au format Splan spl8

Réalisation

J'ai choisi de me faire un boitier blindé sur base de PCB double face en gravure "Anglaise"

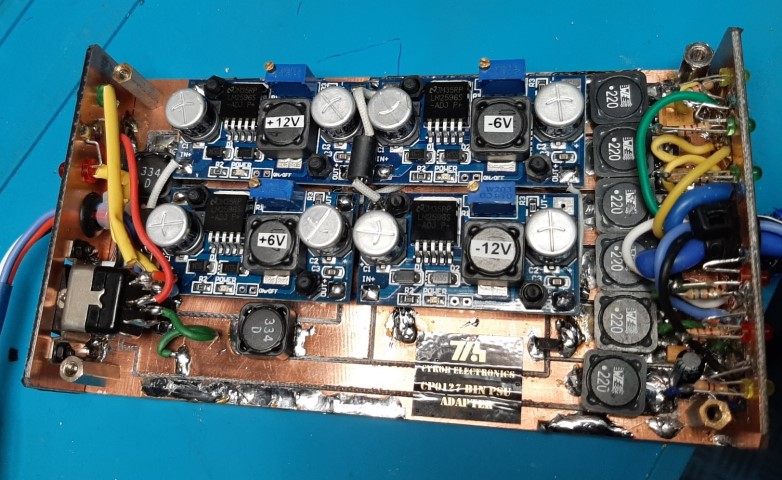

Voici la vue interne et les composants CMS


J'ai utilisé des modules "Setp-Down" Chinois ajustables, efficaces et économiques (trouvé ici  Lien sur Banggood  )

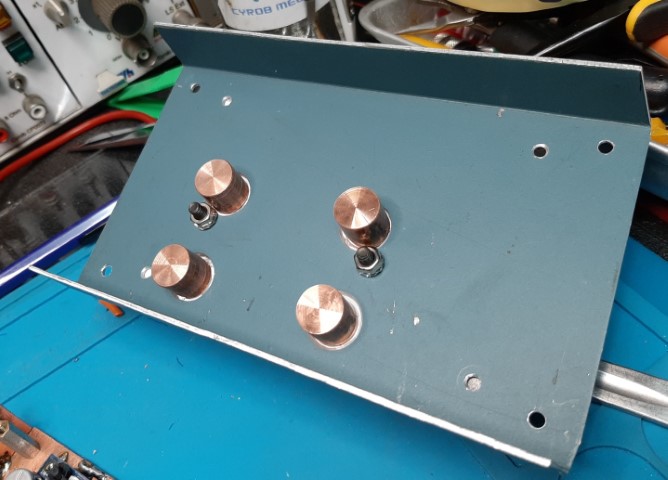

Pour le refroidissement, j'ai usiné 4 plots de cuivre qui viennent se poser sur les régulateurs et evacuent les calories via un radiateur en alu.
