CP0118 Contrôleur de poste de soudure par point
Modèle a :
Modèle b :
Voir mes vidéos de présentation :
CP0118 première version
Poste maison
Modification transfo four à micro-ondes
Soudeuse Vevor
CP0118b seconde version
Description
La soudure par point est trés utilisée et permet un large éventail d'applications.
En
modifiant un transfo de micro-onde, on peut assez facilement se
fabriquer un poste pour les petites puissances, comme par exemple la
soudure des cosses de batteries.
On trouve aussi des postes tout fait comme le VEVOR que j'ai présenté.
Dans
tous les cas, il est important de pouvoir régler l'intensité et la
durée des impulsion, sans cela, il est trés difficile de bien maitriser
les soudures et surtout de les faire de manière identiques.

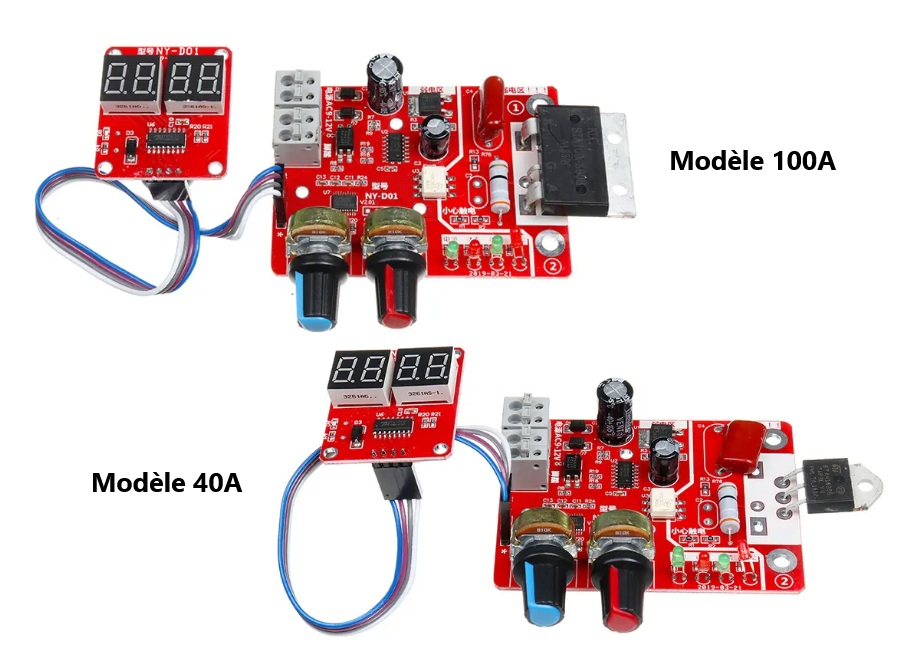

Pour contrôler l'intensité et la durée des impulsions, j'utilise un montage trouvé ici , ce montage existe en version 40 et 100A, vu la faible différence de prix, autant prendre le 100 même si on a besoin de moins.
Ce montage doit être alimenté par un transfo de 9 à 12V qui assure aussi l'isolation galvanique de la partie commande.
ATTENTION: Il est impératif de l'alimenter en alternatif issue du secteur car il se base sur une syunnchro de l'onde secteur.
ATTENTION: Ne pas dépasser 12V, il semble que cela entraine des dysfonctionnements.
Voici comment le brancher:
Bien que je n'ai pas
constaté d'échauffement important du triac, le monter sur un petit
radiateur ne peut pas faire de mal, pensez à la graisse thermique.
Voir ma vidéo pour plus de détails sur son fonctionnement.
Il faut monter le circuit sur une face avant, voici les côtes d'usinage:
Fabrication de CP0118b
Mon but était d'avoir un module de commande indépendant et de ne pas modifier le poste VEVOR.
Ce boitier devait être posable sur une table ou accroché au mur.
Je suis parti sur un boitier de dérivation plastique acheté pour un autre usage che Leroy-Merlin.

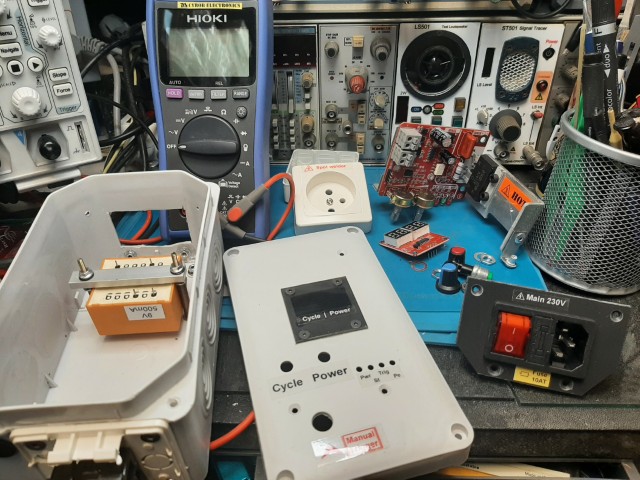

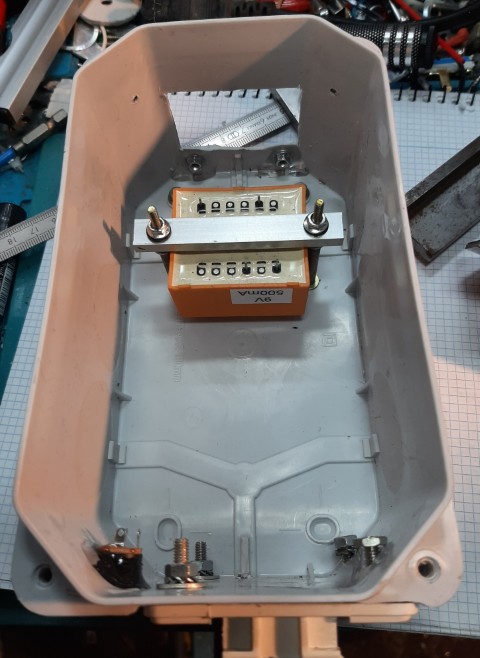

Je n'avais comme transfo convenable qu'un modèle moulé poiur PCB, j'ai donc fabriqué une bride pour le fixer.

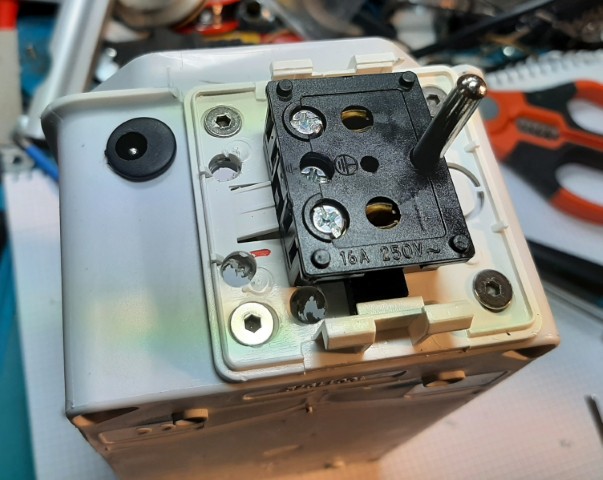

Pour la prise de sortie, j'ai pris un modèle saillant 16A standard.

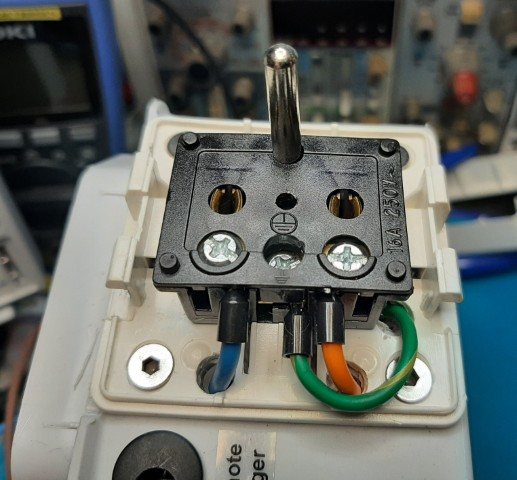

On peut aussi voir la prise pour la commande externe.
Pour
l'alimenter, j'ai utilisé un bloc prise/fusible/inter tout fait que
j'ai monté sur une plaque car il n'était pas possible de le faire
direct sur le boiter à cause des sorties souples.

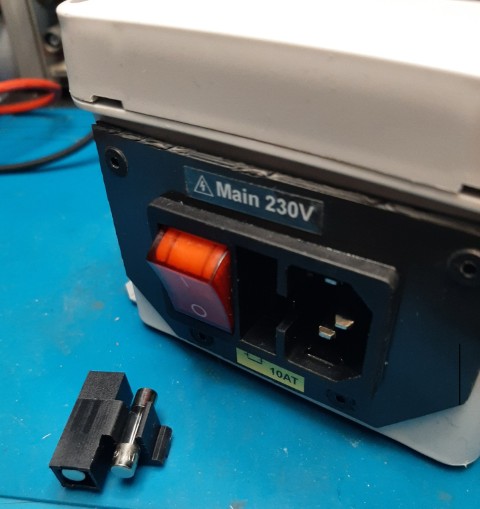

Il faut mettre un fusible (10 ou 16AT), on voit qu'il y a une place pour un fusible de rechange.

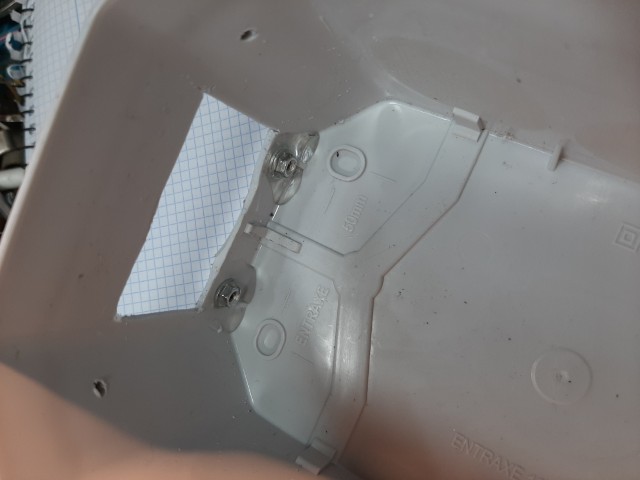

Comme une fois en place, les écrous seront inaccessibles, je les ai fixé avec de la résine UV.

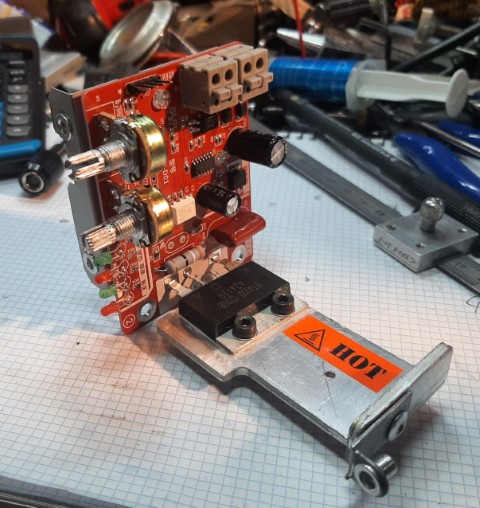

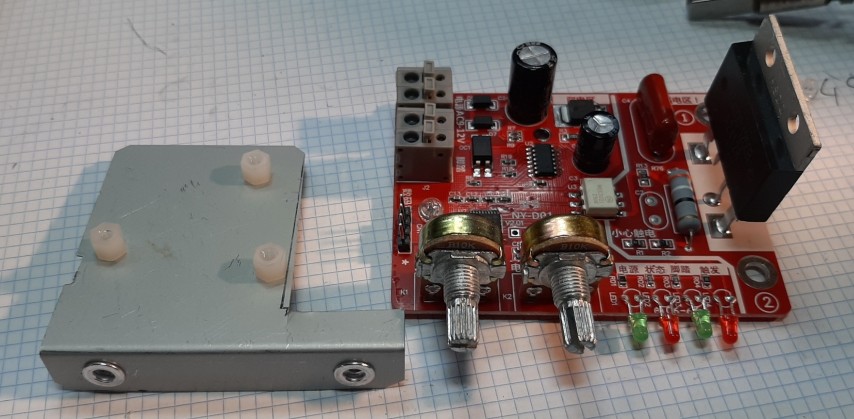

Le PCB est trop lourd pour être fixé par les fragiles potars, j'ai usiné une plaque de support.
Par crainte de contacts fortuits, j'ai utilisé des entretoises et vis plastiques pour le fixer.
J'ai ajouté un radiateur de reccup fixé sur la face avant vu son poids.

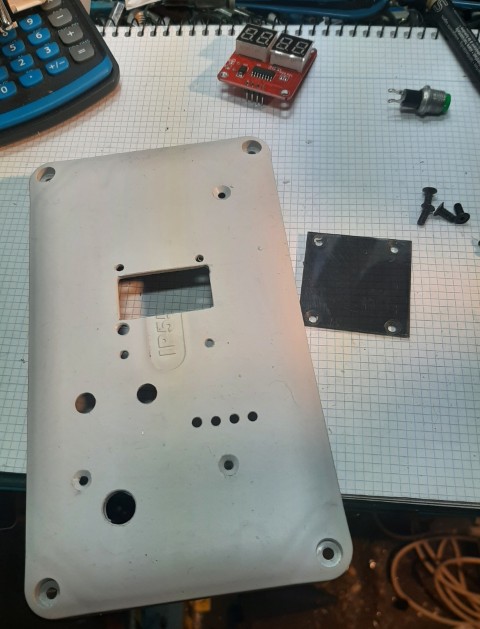

L'usinage de la avant se fait facilement, le PVC se travaille bien.
J'utilise un transparent fumé de reccup pour mettre devant les afficheurs.
Les autocollants de rigeurs sont posés.
Et voilà, tout est en place

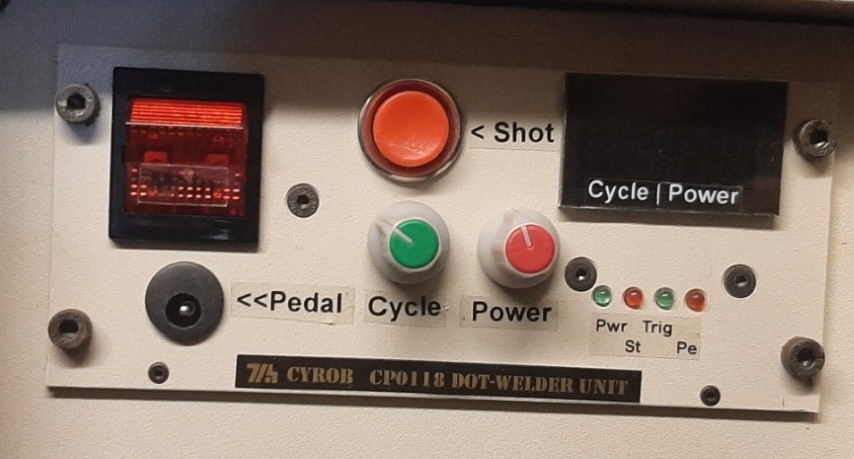

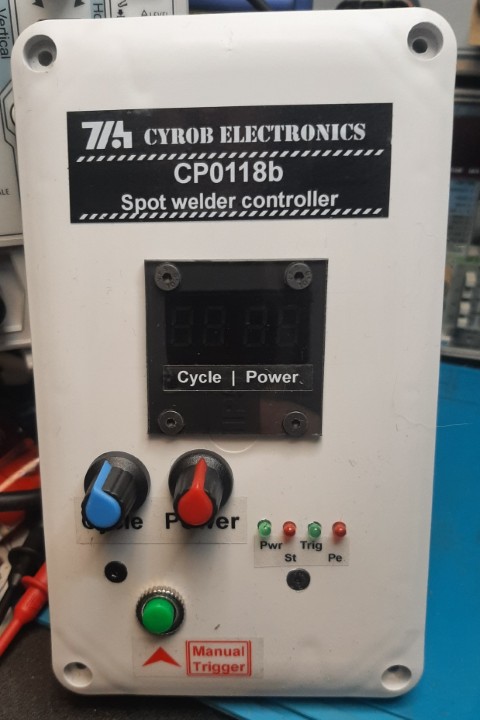

Et voilà une belle face avant terminée.
J'attaque le cablâge, il faut du fil conséquent !
Comme c'est du multibrins, les embouts de cablâge sont impératifs.

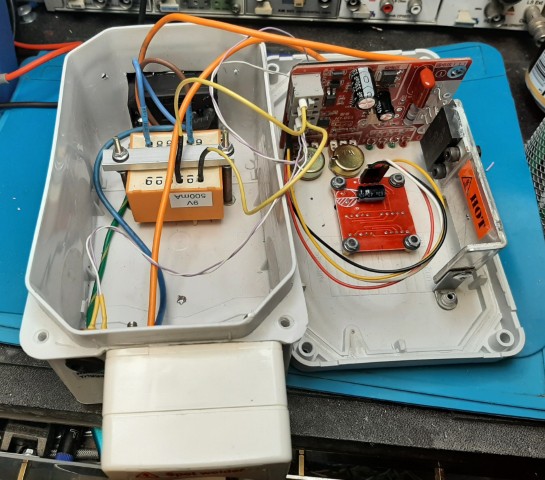

Le cablâge est simple, la gaine thermo est conseillée.

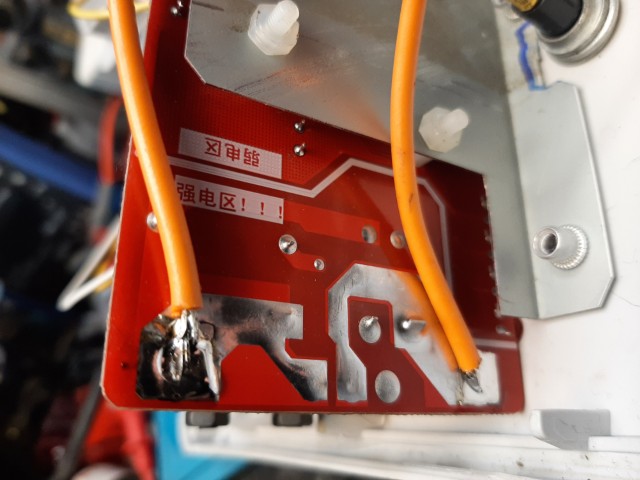

J'ai choisi de souder direct les fils sur le triac de commande, c'est ici je pense plus fiable que des cosses.,
Et voilà, première mise sous tension

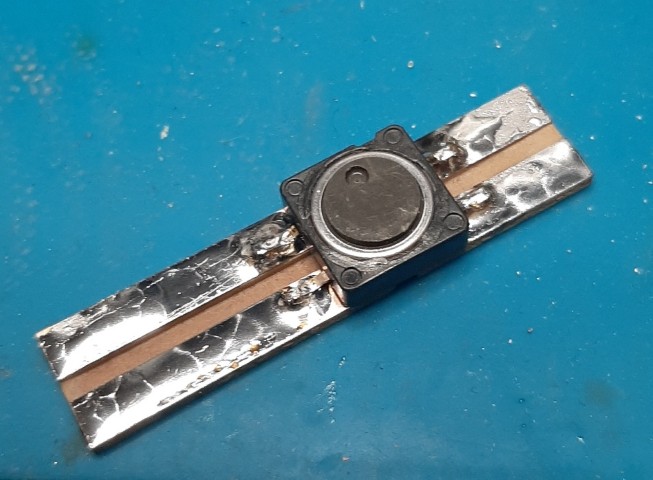

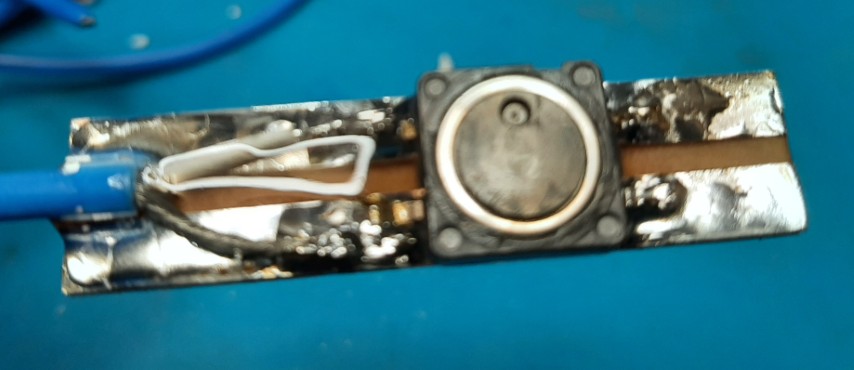

Je me bricole un bouton de commande pour fixer sous la poignée avec des tiraps.
Une fois soudé, jer met de la résine UV pour protéger et fixer le câble, rapide et pratique.
Pour info, les câbles C13 standards sont généralement en 0.75mm², ici je m'en suis fait un en 2.5mm².

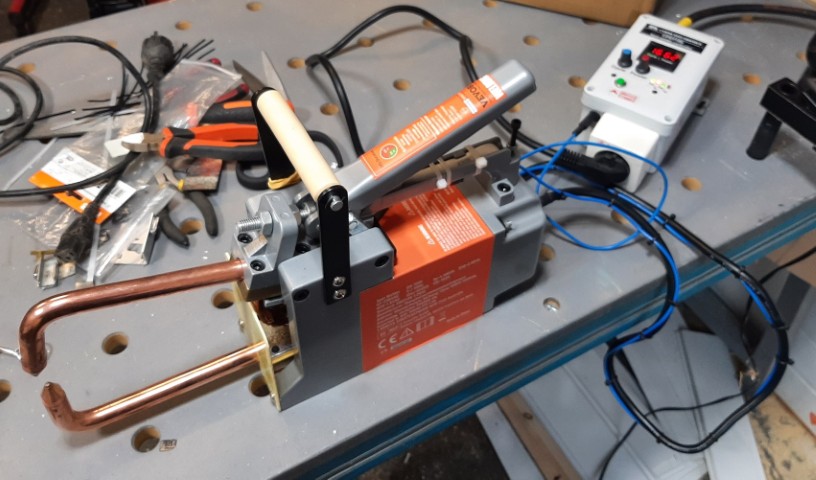

Et voilà, je peux essayer, je bloque l'inter avec un élastique et je teste, succés total !
On peut vraiment bien régler le biniou.

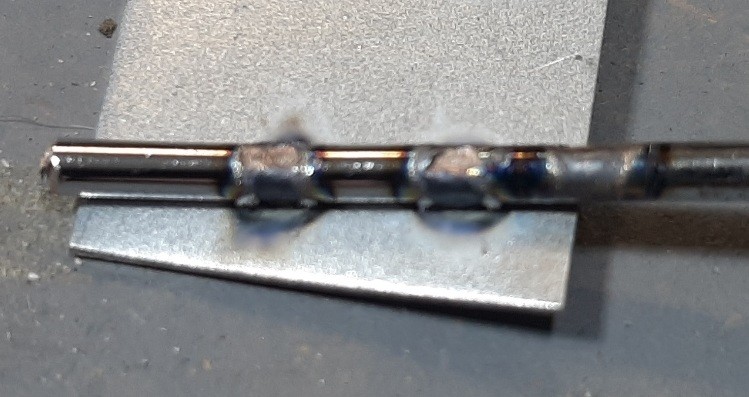

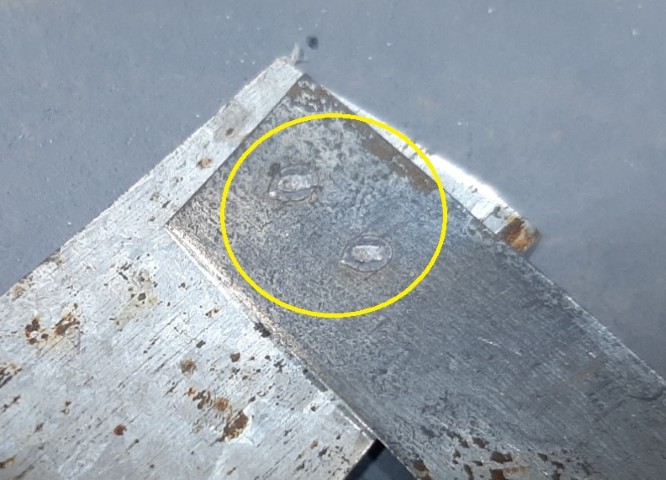

Test sur de la tôle 1/10em, soudures parfaites.
Soudure d'une tige sur une plaque, ça le fait super bien aussi.

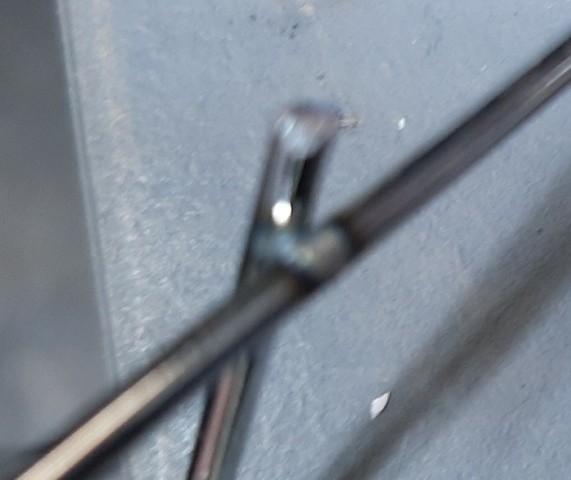

De même la soudure de 2 tige de 2mm se fait trés bien.
Conclusion
Ce petit module améliore trés sensiblement l'utilsation du poiste VEVOR, vu son faible prix, je ne peux que le conseiller.
