CP0095 Adaptateur FTDI pour liaison série optique (DE-5000 ou autre)



Voici la vidéo de présentation



Voici le schéma du biniou

Trés facile à réaliser et devrais fonctionner avec la plupart des photo-transistors. Note; rien n'oblige d'utiliser un FTDI, un max232 pour liaison RS232 fera trés bien l'affaire

Pour le réglage, il suffit de régler Adj1 pour avoir des impulsions clean et qui varient peu avec le réglage. Ce n'est pas critique

ATTENTION : Si vous utilsez un version Mos (74HC14, CD40106 etc...) je conseille de diminuer l'impédance d'entrée avec une résistance de 47k environs en // sur le Photo-Transistor (Je n'ai pas testé)

Schéma au format SPlan

Quelques photos


Monté sur une protoboard Chinoise, on notera l'utilisation de ces supers petits support de résistance présenté ici

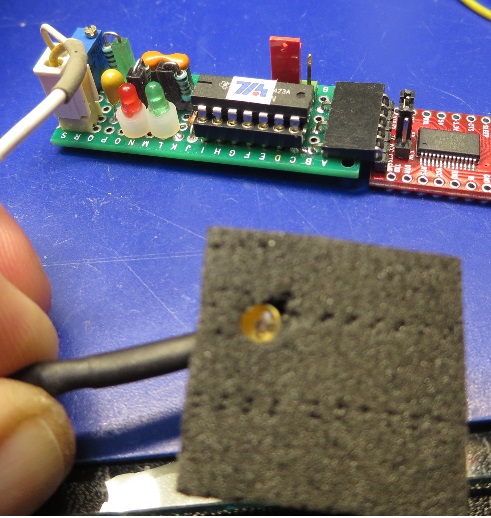

Le circuit connecté au FTDI, la liaison avec le capteur est faite avec un câble blindé de reccup. On voit bien le photo-transistor


Le capteur, vite fait avec un bout de mousse et une goutte de colle chaude....



Gros plan du cablage, c'est pas le plus beau de ma vie mais ça le fait...


CP0092 finalisé avec les étiquettes de rigueurs...


La sonde avec sa protection de gaine fibre
