Amélioration et recalibration de l'alimentation Basetech BT305

J'avais achété il y a quelques temps une alimentation Basetech BT305 en promo chez Conrad.

Cette alimentation a un bon rapport qualité/prix.

Elle est d'assez bonne qualité, bien que son sytème de communtation des secondaires en fonction de la tension de sortie en vue de limiter la dissipation des transistors ballast est assez lourdingue et aurait pu, à mon sens, être avantagesement remplacé per un systéme à découpage.

Mais dés le début, je découvre un défaut horipilant : Sans charge, l'ampéremetre indique 10mA. c'est naze.
A l'époque, j'ouvre et essaye veinement de régler un peu au pif les nombreux ajustables de la bête et met ça de coté...

Bien plus tard, en cherchant un peu par hasard, je trouve le shéma de l'engin chez Conrad Schéma Basetech BT305
Merci, ça c'est vraiment top !! ça dervait être obligatoire de publier les schémas!!

Je l'examine avec attention, c'est trés classique. J'en déduit assez facilement la procédure de calibrage et m'y atelle. Impossible de régler l'offset de N4 à zéro.
Je finie par en déduire que le 741 est naze. Bien sûr, c'est du CMS, pas facile à tester. En plus j'en ai pas. un coup d'Ebay et j'en trouvne semaine plus tard, je change l'AOP et bingo, c'était bien ça, tout se règle bien.

Tant que j'y suis, et comme j'ai tout un stock de LM199, référence de tension ultra stable thermostatées, je décide changer le TL431 de base.

Je me fait donc une petite boiboite avec de la tôle de reccup :



Je part du schéma d'application de NS mais recalcule les résistances pour avoir la tension qui va bien, 2,5V.

Voici le montage, on voit bien le LM199 dans son boitier isolant. ce circuit contient un systéme de chauffage instantané qui maintient la puce interne à une température constante assez élévée ce qui rend la référence hyper stable dans le temps.

Pour l'annecdote, le tantale "Goutte" c'est mis en court-circuit aprés 5mn. c'est vraiment de la merde ces condos au tantale..;


Je déssoude le TL441 et sa résistance


Je mets des broches à wrapper à la place

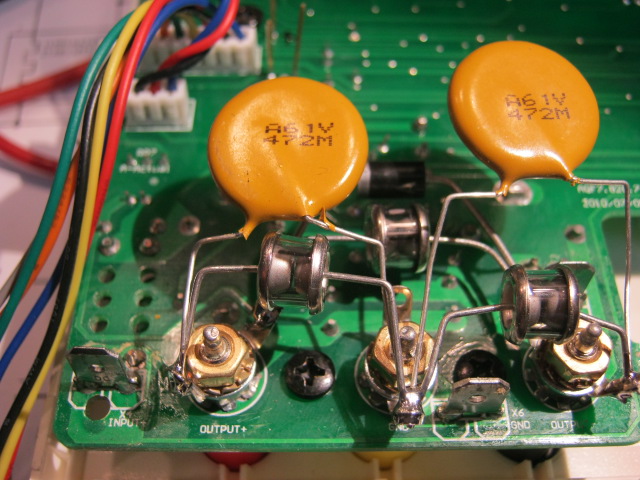

Je profite que la bête ait les tripes à l'air pour ajouter des sécurités sur la sortie.



Et voila, c'est en place.



Je recalibre donc la bête selon la procédure suivante :
  1. Mettre le réglage de Tension au max, un voltmetre sur la sortie et régler RP4 pour 30V mesuré (Sur la mienne, impossible de descendre ne dessous de 31..,Pas trés grave, en fait je me demande un peu si ce réglage est trés utile...)
  2. Régler l'ajustable V sur la platine de mesure pour que la tension du voltmètre de l'alim soit indentique à celle du voltmétre de référence branché en sortie.
  3. Mettre un voltmètre à la sortie de  N4 et régler RP5 pour avoir 0 volt en sortie.
  4. Mettre la limitation de courant à fond, mettre une charge, par exemple une ampoule de phare de voiture en série avec un ampérementre extérieur. régler la tension pour avoir exactement 5 Amp sur l'ampéremetre. Régler RP4 pour  que le courant ne soit jamais supérieur à 5A.
  5. Mettre l'alim en stand by (pas de tension en sortie).
  6. Régler l'ajustable I sur la platine de l'amperementre pour que l'ampéremetre affiche 5A.
  7. Remettre la charge et régler RP7 pour que l'amperemetre interne affiche le vrai courant de sortie.
  8. Régler RP6 pour que le courant réel de limitation soit bien celui réglé en mode stand by.
  9. Revoir les réglages du point 4 pour affiner au besoin.

Voilà, maintenant j'ai une alim potable, stable et bien protégée.
